Tensões de contacto para superfícies curvadas

Qual é o efeito das tensões de contacto σz em superfícies curvadas?


Resposta:

As tensões de contacto σz em superfícies de rotação actuam na direção do eixo z local da superfície.

Jedes FE-Element hat ein eigenes lokales Koordinatensystem, das mit dem lokalen Koordinatensystem der Fläche übereinstimmt. Zeigt die z-Achse der Fläche nach außen, so ist dies auch bei allen FE-Elementen der Fall – entlang der gesamten Fläche.

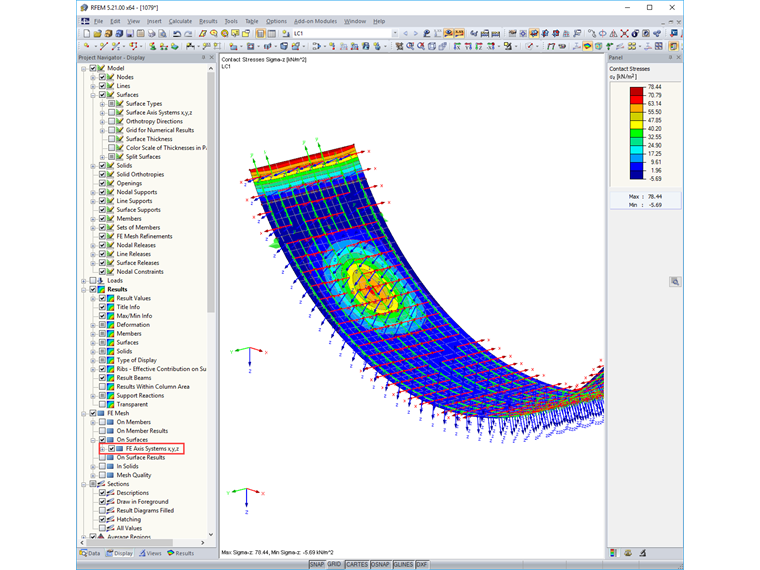

Die Wirkrichtung bei gekrümmten Flächen kann in der Grafik kontrolliert werden, wenn im Zeigen-Navigator die Option "FE-Netz → An Flächen → FE-Achsensysteme x,y,z" aktiviert ist (siehe Bild).


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.
