Kontaktspannungen bei gekrümmten Flächen

Wie wirken Kontaktspannungen σz bei gekrümmten Flächen?


Antwort:

Die Kontaktspannungen σz wirken bei Rotationsflächen in Richtung der lokalen z-Achse der Fläche.

Jedes FE-Element hat ein eigenes lokales Koordinatensystem, das mit dem lokalen Koordinatensystem der Fläche übereinstimmt. Zeigt die z-Achse der Fläche nach außen, so ist dies auch bei allen FE-Elementen der Fall – entlang der gesamten Fläche.

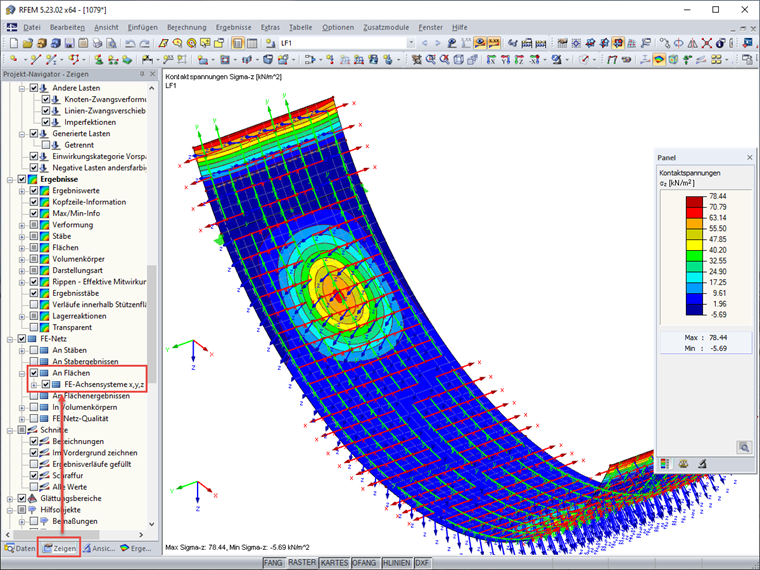

Die Wirkrichtung bei gekrümmten Flächen kann in der Grafik kontrolliert werden, wenn im Zeigen-Navigator die Option "FE-Netz → An Flächen → FE-Achsensysteme x,y,z" aktiviert ist (siehe Bild).
