Tensioni di contatto per superfici curve

Qual è l'effetto delle tensioni di contatto σz su superfici curve?


Risposta:

Le tensioni di contatto σz sulle superfici rotazionali agiscono nella direzione dell'asse locale z della superficie.

Jedes FE-Element hat ein eigenes lokales Koordinatensystem, das mit dem lokalen Koordinatensystem der Fläche übereinstimmt. Zeigt die z-Achse der Fläche nach außen, so ist dies auch bei allen FE-Elementen der Fall – entlang der gesamten Fläche.

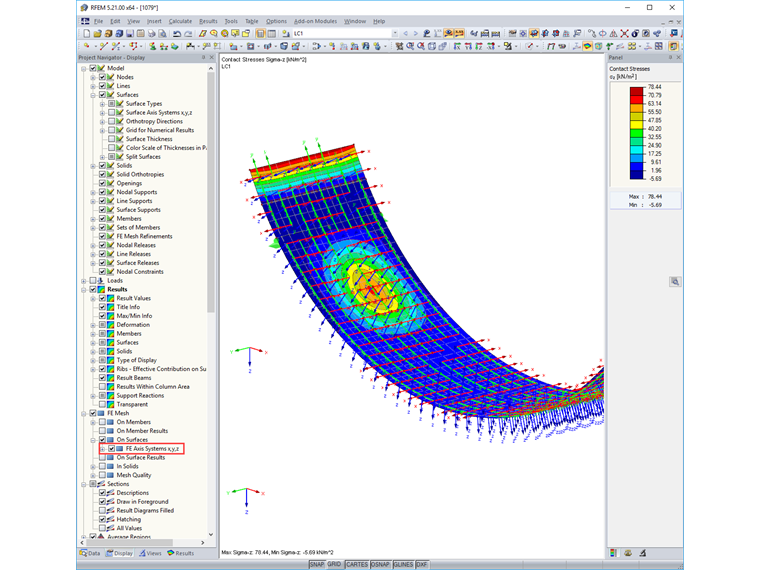

Die Wirkrichtung bei gekrümmten Flächen kann in der Grafik kontrolliert werden, wenn im Zeigen-Navigator die Option "FE-Netz → An Flächen → FE-Achsensysteme x,y,z" aktiviert ist (siehe Bild).


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
