Kontaktní napětí σz u rotačních ploch působí ve směru lokální osy z plochy.
Každý konečný prvek má svůj vlastní lokální souřadný systém, který odpovídá lokálnímu souřadnému systému plochy. Pokud osa z dané plochy směřuje ven, platí to také pro všechny konečné prvky podél celé plochy.

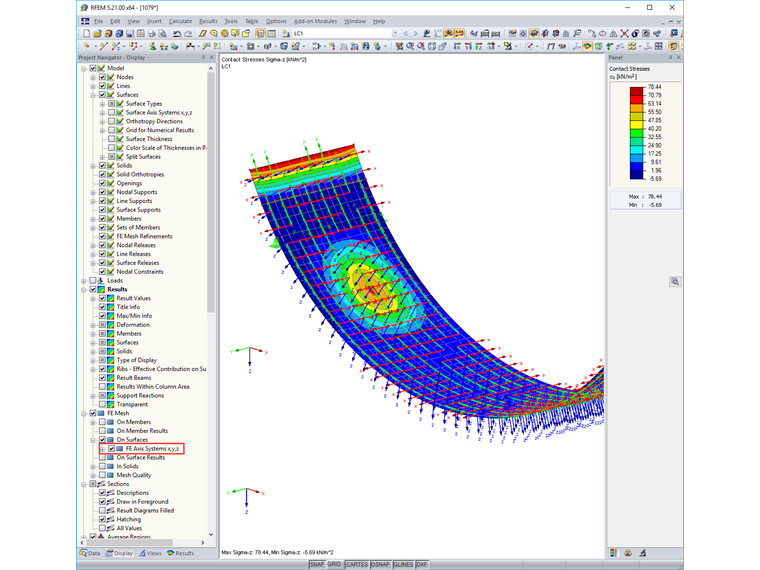

Směr působení u zakřivených ploch je možné zkontrolovat v grafice, pokud je aktivována možnost "Síť prvků → Na plochách → Osové systémy sítě prvků x,y,z" (viz obrázek).
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
