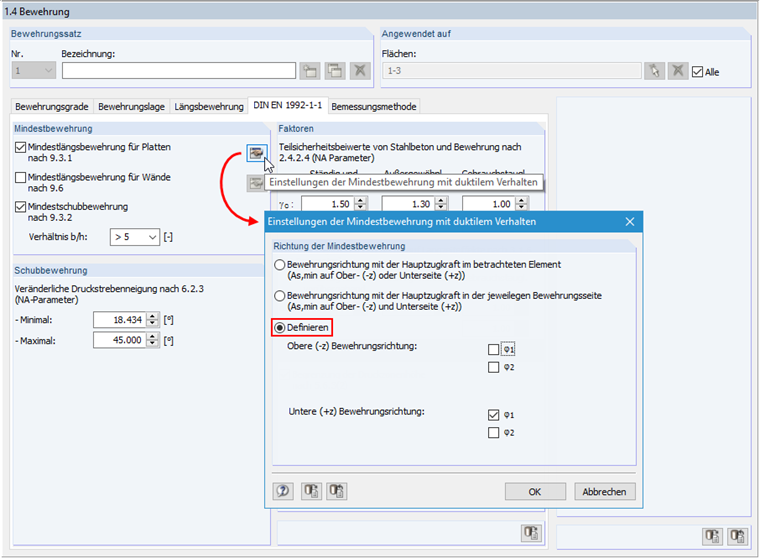

Согласно норме EN 1992‑1‑1, раздел 9.3.1, минимальная арматура для обеспечения пластичности конструктивного элемента должна быть размещена в направлении основного пролета плиты. В модуле RF-CONCRETE Surfaces по умолчанию выбрана опция «Направление армирования с основной растягивающей силой в рассматриваемом элементе». Это означает, что для каждого элемента программа ищет наибольшую силу растяжения для каждого направления армирования, а также для верхней поверхности (-z) и нижней поверхности (+ z). Если для отдельного элемента найдена наибольшая сила растяжения, применяется минимальное армирование. Если вы хотите расположить минимальное армирование в направлении главного напряжения только для плит с двухосным напряжением, вы можете это настроить. Для этого откройте диалоговое окно «Настройки минимального армирования для пластичных характеристик». При выборе варианта «Задать» можно отдельно указать, в каком направлении и на какой стороне конструктивного элемента должна располагаться минимальная арматура.
Вопрос
Для расчета двухосных плит в модуле RF-CONCRETE Surfaces я получаю минимальное армирование в обоих направлениях плиты. Можно ли в дополнительном модуле указать, где должно применяться минимальное армирование?
Ответ:
