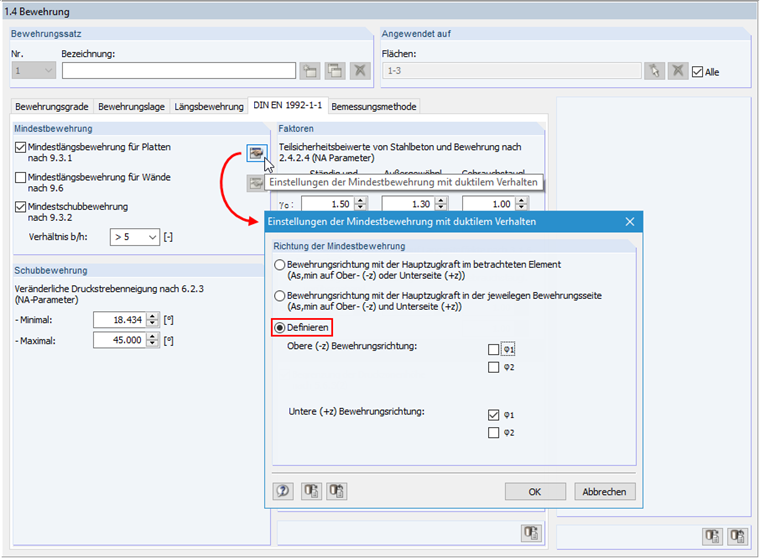

Zgodnie z EN 1992-1-1 rozdz. 9.3.1, minimalne zbrojenie zapewniające ciągliwość elementu konstrukcyjnego powinno być umieszczone w głównym kierunku rozpiętości płyty. W RF-CONCRETE Surfaces domyślnie zaznaczona jest opcja "Kierunek zbrojenia z główną siłą rozciągającą w rozpatrywanym elemencie". Oznacza to, że dla każdego elementu program wyszukuje największą siłę rozciągającą dla każdego kierunku zbrojenia oraz dla powierzchni górnej (-z) i dolnej (+z). Jeżeli dla pojedynczego elementu została znaleziona największa siła rozciągająca, zostaje tam zastosowane zbrojenie minimalne. Istnieje możliwość rozmieszczenia zbrojenia minimalnego w kierunku naprężeń głównych tylko w płytach obciążonych dwukierunkowo. W tym celu należy otworzyć okno dialogowe "Ustawienia minimalnego zbrojenia dla właściwości sferoidalnych". Po wybraniu opcji „Zdefiniuj” można dokładnie ustawić, w którym kierunku i po której stronie elementu konstrukcyjnego ma być rozmieszczone zbrojenie minimalne.
Pytanie
W przypadku wymiarowania płyt obciążonych dwukierunkowo w RF CONCRETE Surfaces otrzymuję minimalne zbrojenie w obu kierunkach płyt. Czy w module dodatkowym można określić, w którym miejscu ma zostać zastosowane zbrojenie minimalne?
