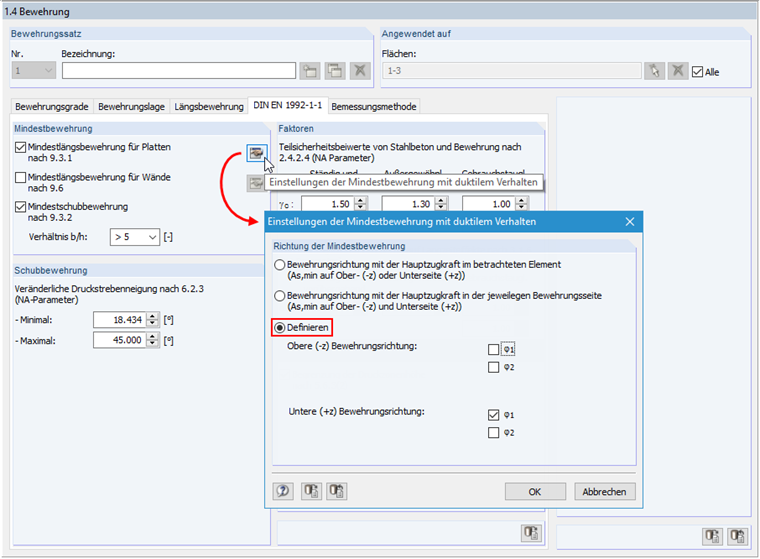

Podle EN 1992-1-1, článku 9.3.1 se minimální výztuž zajišťující duktilní chování konstrukčního prvku umístí ve směru hlavního pole desky. V přídavném modulu RF -CONCRETE Surfaces je standardně vybrána možnost "Směr výztuže s hlavní tahovou silou v posuzovaném prvku". To znamená, že pro každý prvek program hledá největší tahovou sílu pro každý směr výztuže a pro horní plochu (-z) a dolní plochu (+z). Pokud byla pro jednotlivý prvek nalezena největší tahová síla, použije se zde minimální výztuž. Pokud má být minimální výztuž ve směru hlavního napětí uspořádána pouze u dvouosých desek, lze toto cíleně nastavit. Za tímto účelem otevřete dialog "Nastavení minimální výztuže pro duktilní vlastnosti". Pokud vyberete možnost "Definovat", můžete konkrétně nastavit, v jakém směru a na které straně konstrukčního prvku se má umístit minimální výztuž.
Dotaz
Pro posouzení dvouosých desek v přídavném modulu RF -CONCRETE Surfaces dostávám minimální výztuž v obou směrech desky. Je možné v přídavném modulu nastavit, kde se má použít minimální výztuž?
