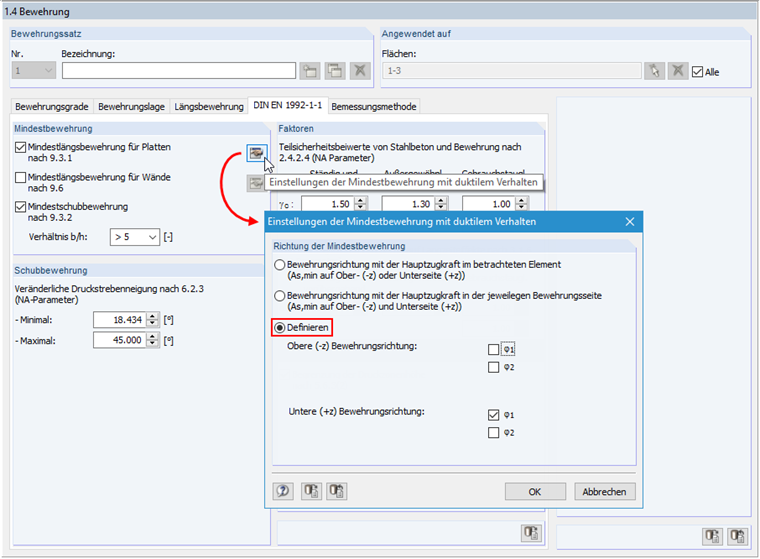

Secondo EN 1992-1-1, paragrafo 9.3.1, l'armatura minima per garantire un comportamento duttile del componente strutturale deve essere posizionata nella direzione della campata principale della piastra. In RF‑CONCRETE Surfaces, l'opzione "Direzione dell'armatura con la forza di trazione principale nell'elemento considerato" è selezionata per impostazione predefinita. Ciò significa che per ogni elemento, il programma cerca la forza di trazione maggiore per ogni direzione dell'armatura e per la superficie superiore (-z) e la superficie inferiore (+z). Se la forza di trazione maggiore è stata trovata per il singolo elemento, l'armatura minima viene applicata lì. Se si desidera disporre l'armatura minima nella direzione della tensione principale solo per le solette sollecitate biassialmente, è possibile controllare in modo specifico questo. Per questo, aprire la finestra di dialogo "Impostazioni dell'armatura minima per le proprietà duttili". Se si seleziona "Definisci", è possibile impostare in modo specifico in quale direzione e su quale lato del componente strutturale deve essere disposta l'armatura minima.
Domanda
Per la verifica di solette tensionate biassialmente in RF‑CONCRETE Surfaces, ottengo un'armatura minima in entrambe le direzioni della soletta. È possibile impostare nel modulo aggiuntivo dove deve essere applicata l'armatura minima?
Risposta:
