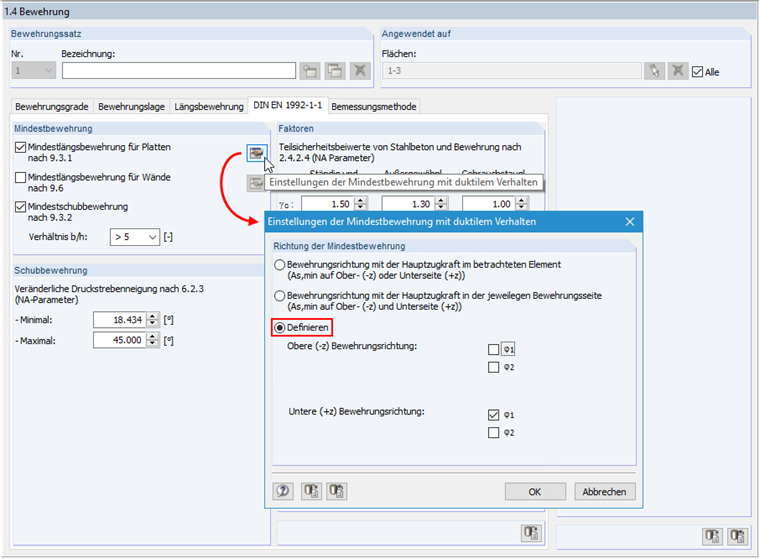

De acordo com a EN 1992-1-1, secção 9.3.1, a armadura mínima para assegurar um comportamento dúctil do componente estrutural deve ser colocada na direção do vão principal da laje. No RF-CONCRETE Surfaces, a opção "Direção da armadura com a força de tração principal no elemento considerado" está selecionada por defeito. Isto significa que para cada elemento, o programa procura a maior força de tração para cada direção da armadura e para a superfície superior (-z) e a superfície inferior (+ z). Se a maior força de tração foi encontrada para o elemento individual, a armadura mínima é aplicada lá. Se pretende dispor a armadura mínima na direção da tensão principal apenas para lajes tensionadas biaxialmente, é possível controlar isso especificamente. Para isso, abra a caixa de diálogo "Configuração da armadura mínima para propriedades dúcteis". Se selecionar "Definir", pode definir especificamente em que direção e em que lado do componente estrutural a armadura mínima deve ser colocada.
Pergunta
Para o dimensionamento de lajes tensionadas biaxialmente no RF-CONCRETE Surfaces, obtenho uma armadura mínima em ambas as direções da laje. É possível definir no módulo adicional onde deve ser aplicada a armadura mínima?
Resposta:
