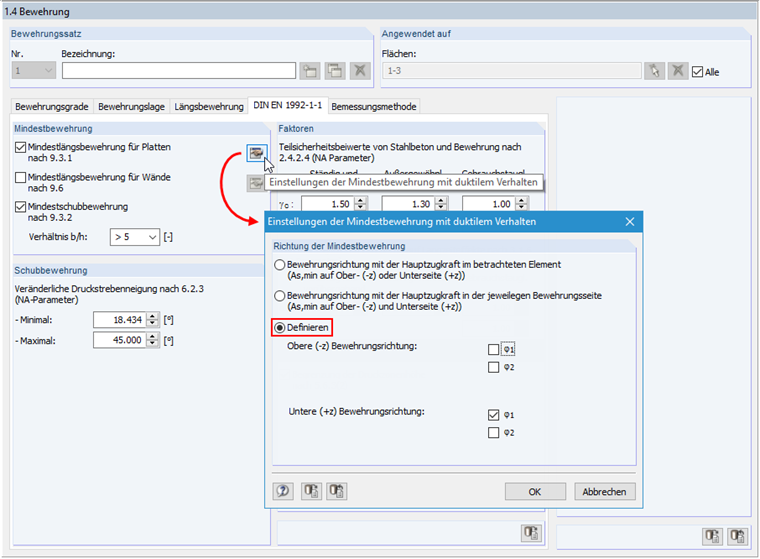

Según EN 1992-1-1, apartado 9.3.1, la armadura mínima para garantizar un comportamiento dúctil del componente estructural se debe colocar en la dirección del vano principal de la placa. En RF-CONCRETE Surfaces, la opción "Dirección de la armadura con el esfuerzo de tracción principal en el elemento considerado" está seleccionada de forma predeterminada. Esto significa que para cada elemento, el programa busca la mayor fuerza de tracción para cada dirección de armadura y para la superficie superior (-z) y la superficie inferior (+ z). Si se ha encontrado la mayor fuerza de tracción para el elemento individual, se aplica allí la armadura mínima. Si desea disponer la armadura mínima en la dirección de la tensión principal solo para losas tensadas biaxialmente, puede controlar esto específicamente. Para esto, abra el cuadro de diálogo "Configuración de armadura mínima para propiedades dúctiles". Si selecciona "Definir", puede establecer específicamente en qué dirección y en qué lado del componente estructural se debe disponer la armadura mínima.
Pregunta
Para el cálculo de losas tensadas biaxialmente en RF-CONCRETE Surfaces, obtengo una armadura mínima en ambas direcciones de la losa. ¿Es posible establecer en el módulo adicional dónde se debe aplicar la armadura mínima?
Respuesta:
