Вопрос

Какие инструменты доступны для диаграмного метода расчёта?


Ответ:

В RFEM можно определять кривые зависимости (также называемые кривыми ёмкости) и экспортировать их в Excel. Далее вы можете найти список шагов, которые необходимо выполнить:

  1. Определение нелинейных шарниров:

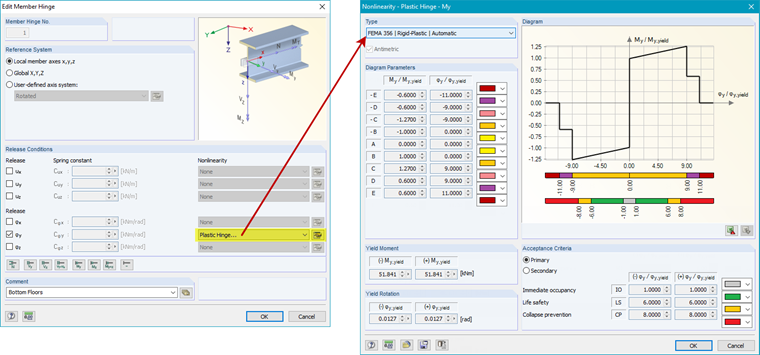

    • Пластиковый шарнир по FEMA 356: Нелинейный шарнир (упруго-пластический или жестко-пластический) с заданными значениями текучести и критериями приемки для стальных стержней (глава 5 FEMA 356). Значения предела текучести зависят от стержня и задаются автоматически. Параметры диаграммы интерполируются в зависимости от типа сечения. Петли «ФЕМА» можно настроить по индивидуальному заказу.
    • Пластиковый шарнир по EN 1998‑3: Билинейное определение кривой доходности. У билинейных шарниров также есть предустановленные значения текучести, критерии приемки и пределы текучести, но их можно настроить вручную. Использование пластиковых шарниров имеет то преимущество, что при оценке отдельных шагов нагрузки изображение шарниров окрашено. Таким образом, можно, например, быстро обнаружить превышение критерия приемки.

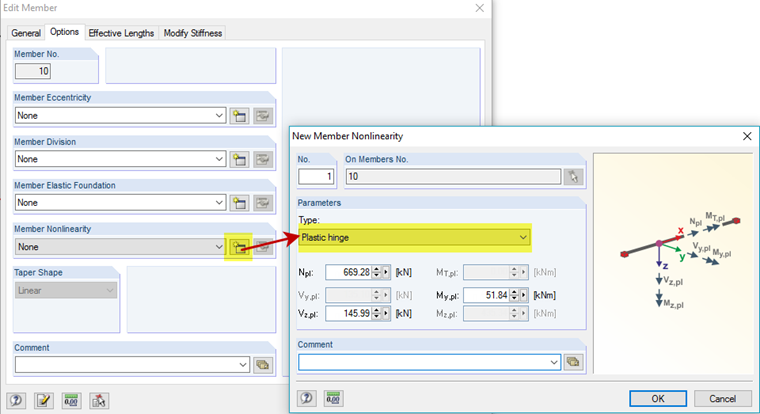

    • В качестве альтернативы определению шарнира RFEM предоставляет нелинейность стержня «Пластический шарнир». Здесь вы можете определить идеально пластическое поведение; вам необходимо ввести предельные значения пластичности вручную. Плюс этого варианта в том, что место созданного пластикового шарнира определяется автоматически.
  2. Определение нагрузок для нелинейного расчета: Это можно сделать вручную, введя нагрузки в загружение; например, равномерно распределенная нагрузка по высоте здания.

    Распределение нагрузки, подобное распределению формы колебаний, может быть создано автоматически с помощью дополнительного модуля RF ‑ DYNAM Pro - Equivalent Loads. Этот модуль определяет собственные числа и эквивалентные нагрузки на основе анализа спектра реакций. Для каждого выбранного собственного числа создаются эквивалентные нагрузки, которые в загружениях экспортируются в RFEM.

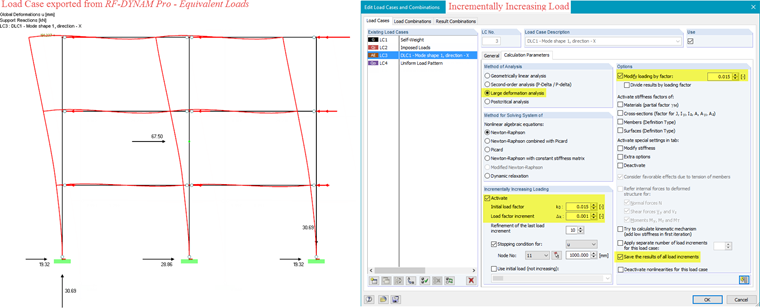

  3. Приращение нагрузки в программе RFEM: Приращение нагрузки можно задать в параметрах расчета загружений. Результаты всех приращений нагрузки могут быть проанализированы. Особенно при использовании «пластиковых петель» можно четко оценить пластификацию по цвету. Важно масштабировать экспортируемые эквивалентные нагрузки (из RF ‑ DYNAM Pro), чтобы нагрузки не увеличивались с чрезмерно большими приращениями. На рисунке 03 показано загружение, экспортированное из RF ‑ DYNAM Pro, и рекомендованные параметры расчета.

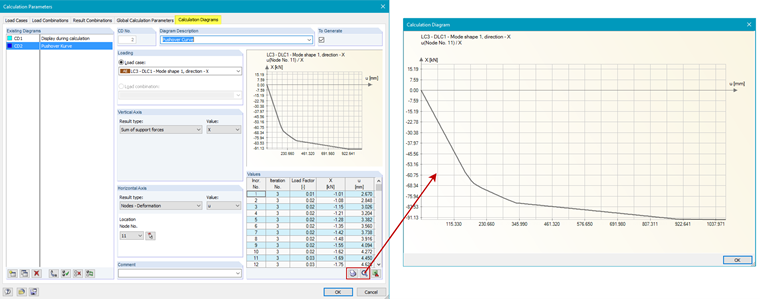

  4. Расчетные диаграммы для создания кривой толкания: Вы можете найти их в разделе «Общие параметры расчета». Вы можете определить общую сейсмическую нагрузку на вертикальной оси и деформацию в плоскости кровли на горизонтальной оси, чтобы получить требуемую кривую толчка. Вы можете легко экспортировать данные в Excel.

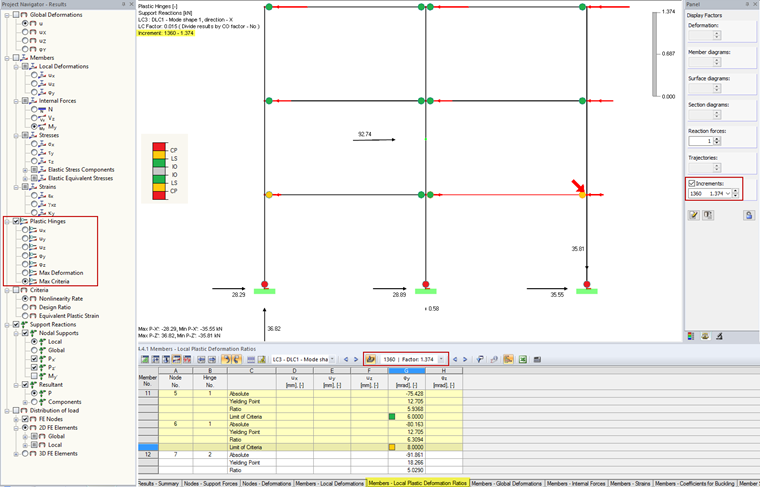

Цветной дисплей пластиковых шарниров показан на Рисунке 05. Цветовую гамму можно выбрать по критериям приемки или по заданным параметрам шарнирной схемы.

Затем, например, в программе Excel можно выполнить дальнейший анализ несущей способности (определение неупругого спектра, точки производительности).

В разделе загрузки ниже вы можете найти подробное описание этого учебного пособия в формате PDF (на английском языке).
