Jaké nástroje nabízíte pro pushover analýzu?

Odpověď

V programu RFEM lze vytvářet zatěžovací nebo také kapacitní křivky a exportovat je do Excelu. K tomu je třeba:

  1. Zadat nelineární klouby. Máme přitom několik možností:

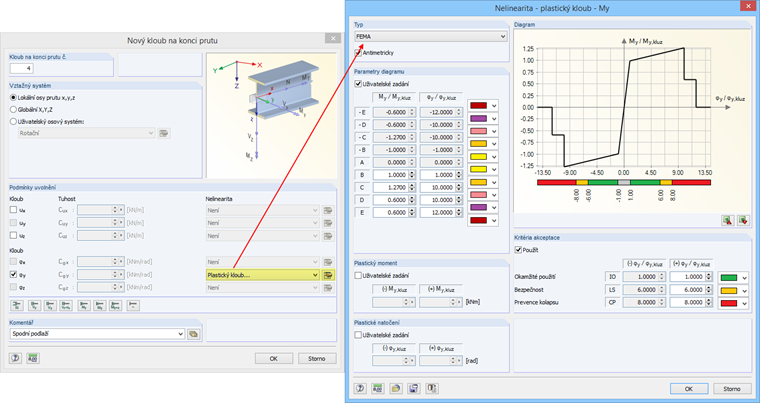

    1. Plastický kloub podle FEMA 356: nelineární kloub (pružně-plastický nebo tuho-plastický) s předem nastavenými hodnotami plasticity i kritérii akceptace v případě ocelových prutů (FEMA 356, kapitola 5). Hodnoty na mezi kluzu závisí na průřezu a nastaví se automaticky. V případě momentových kloubů se parametry diagramu i kritéria akceptace interpolují pro různé typy průřezů. Klouby 'FEMA' může uživatel upravovat. Dialog pro zadání plastických kloubů je znázorněn na obrázku 1.

      Plastický kloub podle EN 1998‑3: bilineární zadání křivky plasticity. Bilineární klouby mají rovněž předem nastavené hodnoty plasticity, kritéria akceptace i hodnoty na mezi kluzu průřezů, lze je ovšem ručně upravovat.

      Výhodou použití plastických kloubů je barevné znázornění kloubů při vyhodnocení jednotlivých zatěžovacích kroků. Barvy závisí na stavu plasticity. Lze tak rychle rozpoznat překročení kritéria akceptace.

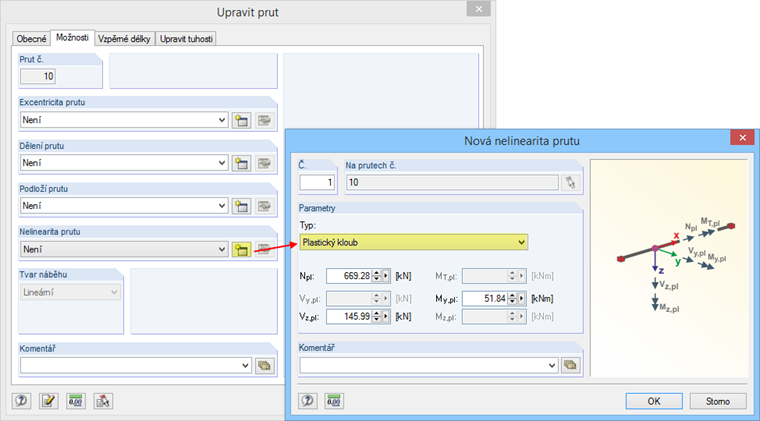

    2. Alternativu k zadání kloubu představuje v programu RFEM nelinearita prutu 'Plastický kloub'. Lze tak modelovat perfektně plastické chování, mezní plastické hodnoty je třeba zadat ručně. Výhodou tohoto postupu je, že poloha vznikajícího plastického kloubu se vyhledá automaticky. Pro bližší vysvětlení odkazujeme na obrázek 2.

  2. Zadat zatěžovací schéma pro nelineární analýzu

    Příslušná zatížení můžeme zadat ve zvláštním zatěžovacím stavu, například jako zatížení rovnoměrně rozložené po výšce budovy.

    Rozložení zatížení odpovídající průběhu vlastního tvaru lze vygenerovat automaticky v modulu RF‑DYNAM Pro - Equivalent Loads. Tento modul stanoví vlastní čísla a náhradní zatížení metodou spektra odezvy. Pro každý zvolený vlastní tvar se vygenerují náhradní zatížení a exportují se do zatěžovacích stavů do programu RFEM.

  3. Zadat postupné zvyšování zatížení v programu RFEM

    V parametrech výpočtu zatěžovacích stavů můžeme nastavit postupné zvyšování zatížení. Výsledky jednotlivých zatěžovacích kroků pak lze analyzovat. Zvlášť v případě použití 'plastických kloubů' lze díky barevnému zvýraznění kloubů plastifikaci dobře vyhodnotit. Po importu náhradních zatížení z modulu RF-DYNAM Pro je důležité vhodně upravit zatěžování tak, aby se zatížení nenavyšovalo v příliš velkých krocích.

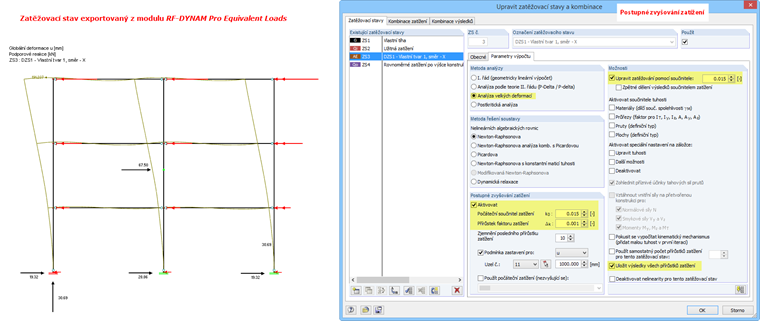

    Na obrázku 3 si můžeme prohlédnout zatěžovací stav exportovaný z modulu RF-DYNAM Pro a doporučené nastavení parametrů výpočtu.

  4. Zadat výpočtové diagramy pro vytvoření zatěžovací křivky (pushover)

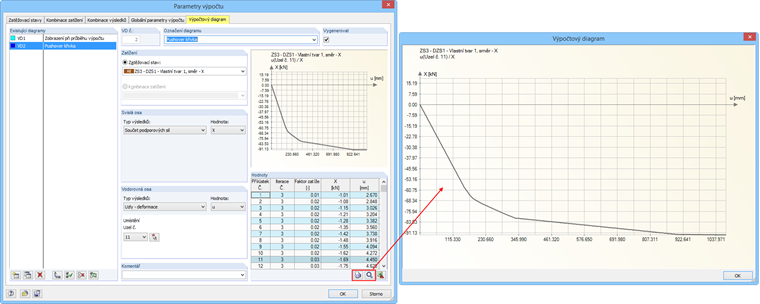

    Výpočtové diagramy máme k dispozici v 'globálních parametrech výpočtu'. Na svislé ose můžeme zadat celkové seizmické zatížení a na vodorovné ose deformaci v rovině střechy. Získáme tak požadovanou zatěžovací křivku. Dané údaje lze bez problému exportovat do Excelu. Zatěžovací křivku si lze prohlédnout na obrázku 4.

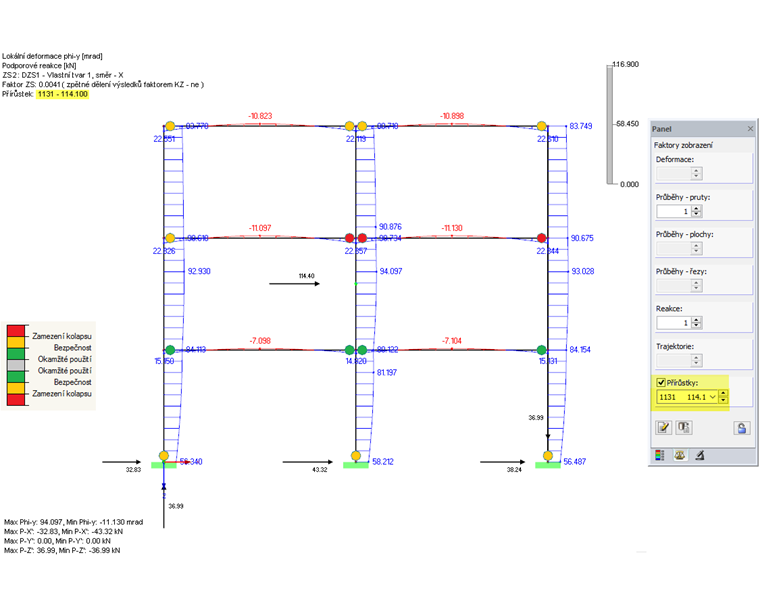

    Na obrázku 5 vidíme barevné znázornění plastických kloubů. Stupnici barev lze nastavit podle parametrů diagramu kloubu nebo podle kritérií akceptace.

    Další analýzu pushover (výpočet nepružného spektra, Performance Point) lze následně provést například v Excelu.

Klíčová slova

Plastické klouby, Pushover, FEMA 356, EN 1998-3, kapacitní křivka, metoda N2, metoda kapacitního spektra, kritéria akceptace
