哪些工具可用于下垂分析?

回答

在RFEM中可以计算出倾覆曲线或承载力曲线,然后导出到Excel中。 下面列出了必须执行的步骤:

  1. 定义非线性铰链:

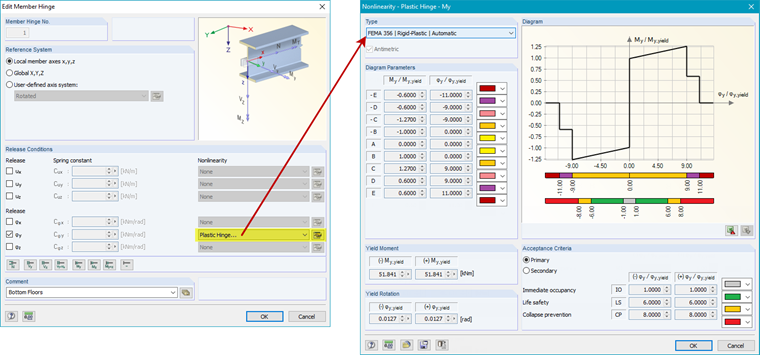

    • 塑料铰链符合FEMA 356: 非线性铰链(弹塑性或刚塑性),具有预先设定的屈服值和钢构件验收准则(FEMA 356第5章)。 屈服强度值取决于杆件并自动预设。 根据截面类型对图参数进行插值。 “ FEMA”铰链可以定制。
    • 图片 01 - 根据FEMA 356定义塑料铰链。

    • 塑料铰链符合EN 1998-3: 屈服曲线的双线性定义。 双线性铰链还具有预设的屈服值,验收准则和屈服极限,但是可以手动调整。 使用塑料铰链的优点是可以在计算各个荷载阶跃时对铰链进行彩色显示。 因此,例如可以快速检测出超过验收标准。

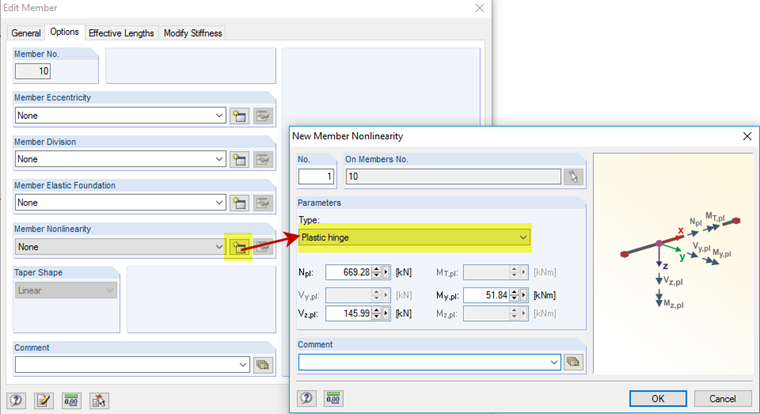

    • 作为定义铰链的替代方法,RFEM提供了“塑性铰”杆件非线性。 在这里可以定义完全塑性行为。塑性极限值必须手动输入。 该选项的优点是可以自动找到创建的塑料铰链的位置。
    • 图片 02 - 将塑性铰定义为杆件非线性。

  2. 定义非线性分析荷载方案: 这可以通过将荷载输入到荷载工况中来手动完成,例如在建筑物高度上均匀分布荷载。

    使用附加模块RF-DYNAM Pro-Equivalent Loads可以自动生成类似于振型分布的荷载分布。 该模块根据响应谱分析确定特征值和等效荷载。 对于每个选定的特征值,在荷载工况中生成等效荷载并将其导出到RFEM。

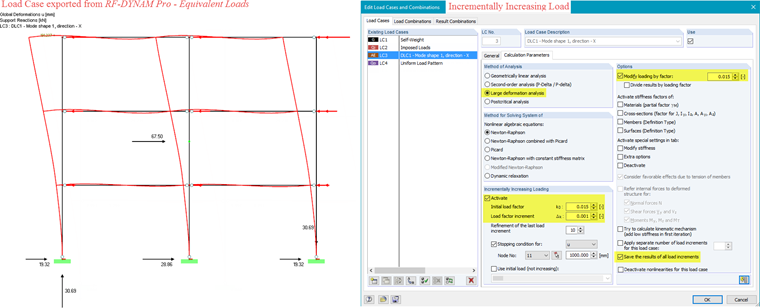

  3. RFEM中的荷载增加: 在荷载工况的计算参数中可以定义荷载增量。 可以计算所有荷载增量的结果。 特别是在使用“塑料铰链”时,通过铰链的彩色标记可以很好地评估塑化。 重要的是要缩放导出的等效荷载(来自RF-DYNAM Pro),以免荷载不会以太大的增量增加。 图03显示了从RF‑DYNAM Pro导出的荷载工况和推荐的计算参数。
  4. 图片 03 - 荷载分布的增量荷载增量,类似于主导振型

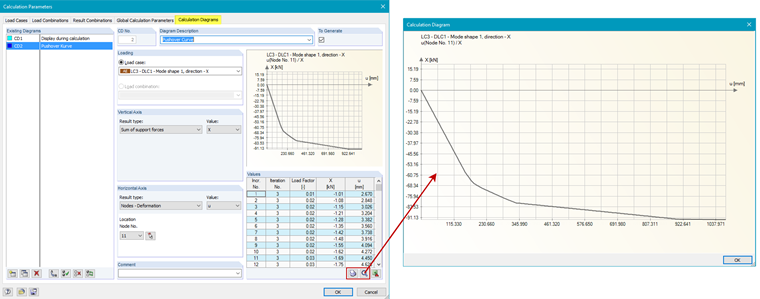

  5. 计算下垂曲线的计算图: 您可以在“全局计算参数”中找到它们。 您可以在垂直轴上定义总地震荷载,在水平轴上定义屋顶平面的变形,以获得所需的下伏曲线。 您可以轻松地将数据导出到Excel。
  6. 图片 04 - 在计算图中显示下垂曲线。

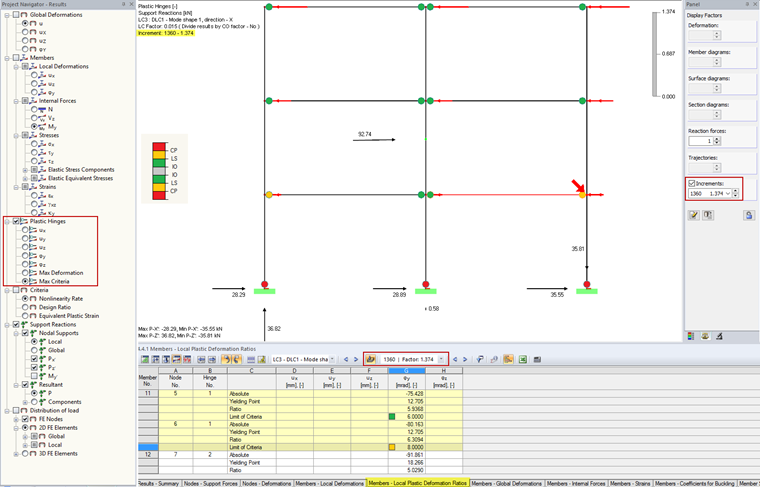

塑料铰链的彩色显示如图05所示。 您可以根据验收准则或铰链图定义的参数选择色阶。

图片 05 - 彩色结果显示在塑料铰链上。

然后可以进行进一步的推覆分析(计算非弹性谱,性能点),例如: 在Excel中。

在下载区域中,您可以在PDF文档中找到这些说明的详细说明。

关键词

Plastic Hinges Pushover FEMA 356 容量曲线 N2法 容量谱法 验收准则 动力学
