W programie RFEM można wyznaczyć krzywą pushover lub krzywą nośności i wyeksportować ją do programu Excel. Poniżej znajduje się lista kroków, które należy wykonać:
- Definicja przegubów nieliniowych:

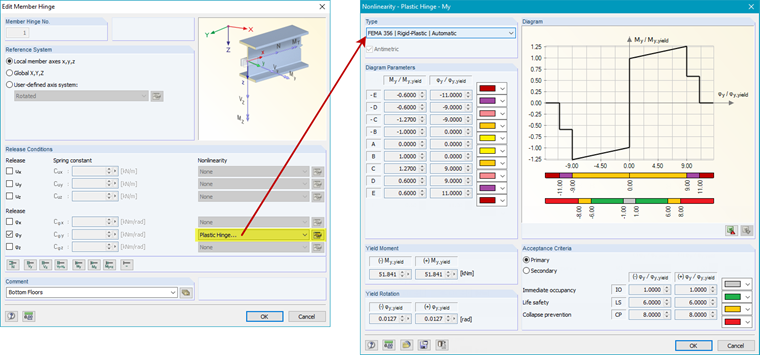

- Przegub plastyczny wg FEMA 356: Przegub nieliniowy (sprężysto-plastyczny lub sztywno-plastyczny) z zadanymi parametrami uplastycznienia i kryteriami akceptacji dla prętów stalowych (rozdział 5 FEMA 356). Wartości granicy plastyczności zależą od pręta i są ustawiane automatycznie. Parametry wykresu są interpolowane w zależności od typu przekroju. Przeguby "FEMA" można dostosować do indywidualnych potrzeb.
- Przegub plastyczny wg EN 1998-3: Dwuliniowa definicja krzywej uplastycznienia. Przeguby dwuliniowe również mają wstępnie ustawione parametry uplastycznienia, kryteria akceptacji i granice plastyczności, można je jednak dostosować ręcznie. Zastosowanie przegubów plastycznych ma tę zaletę, że podczas oceny poszczególnych stopni obciążenia przeguby są wyświetlane w kolorze. Dzięki temu można na przykład szybko wykryć przekroczenie kryterium akceptacji.

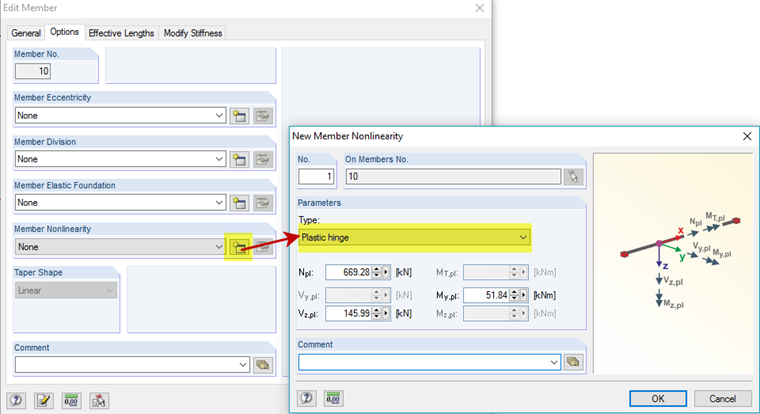

- Jako alternatywa dla definicji przegubu w programie RFEM dostępna jest nieliniowość pręta "Przegub plastyczny". Można tutaj zdefiniować zachowanie idealnie plastyczne - graniczne wartości plastyczne należy wprowadzić ręcznie. Zaletą tej opcji jest to, że położenie tworzącego się przegubu plastycznego znajdowane jest automatycznie.
- Definicja schematów obciążenia dla analizy nieliniowej: Można to zrobić ręcznie, wprowadzając obciążenia do przypadku obciążenia, na przykład obciążenie równomiernie rozłożone na wysokości budynku.
Rozkład obciążenia analogiczny do przebiegu postaci drgań własnych można wygenerować automatycznie za pomocą modułu RF‑DYNAM Pro - Equivalent Loads. Moduł ten określa wartości własne i obciążenia zastępcze na podstawie analizy spektrum odpowiedzi. Dla każdej wybranej wartości własnej generowane są obciążenia zastępcze, które są eksportowane do przypadków obciążeń w programie RFEM.

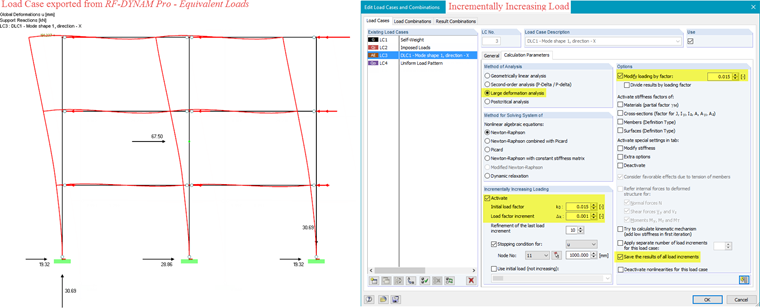

- Przyrost obciążenia w RFEM: W parametrach obliczeniowych przypadków obciążeń można zdefiniować przyrost obciążenia. W programie można analizować wyniki wszystkich poziomów obciążenia. Szczególnie w przypadku zastosowania "Przegubów plastycznych" wyróżnienie przegubów kolorem pozwala na jednoznaczną ocenę uplastycznienia. Wyeksportowane obciążenia zastępcze (z modułu RF‑DYNAM Pro) należy przeskalować w taki sposób, aby przyrost obciążeń nie następował w zbyt dużych krokach. Rysunek 3 przedstawia przypadek obciążenia wyeksportowany z modułu RF‑DYNAM Pro oraz zalecane parametry obliczeń.

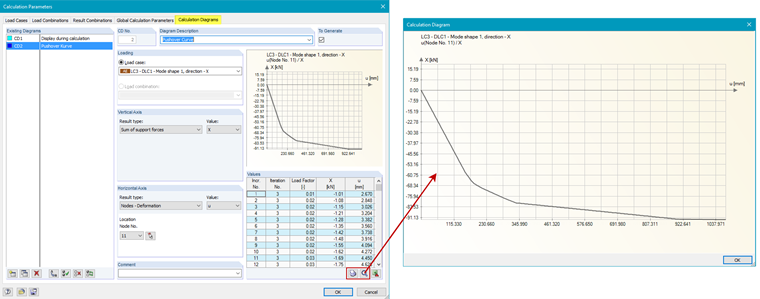

- Wykresy obliczeń do tworzenia krzywej pushover: Można je znaleźć w sekcji "Globalne parametry obliczeń". Aby uzyskać żądaną krzywą pushover, na osi pionowej można zdefiniować całkowite obciążenie sejsmiczne, a na osi poziomej – odkształcenie w płaszczyźnie dachu. Dane te można łatwo wyeksportować do programu Excel.

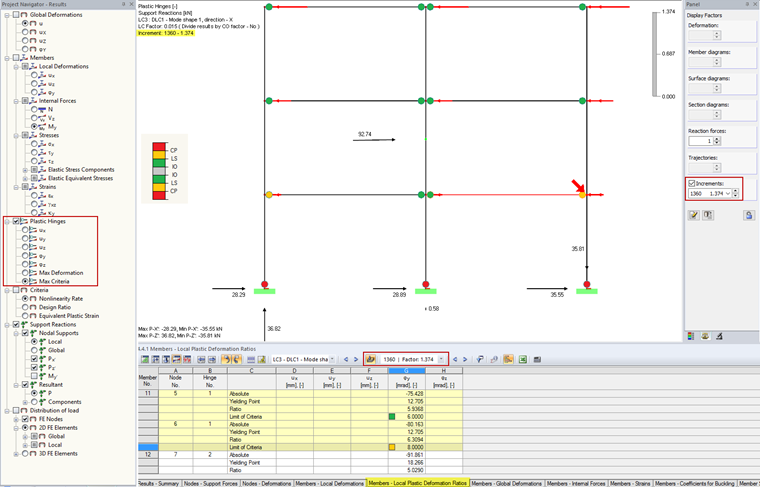

Wyróżnienie przegubów plastycznych kolorem pokazano na Rysunku 5. Skalę kolorów można wybrać zgodnie z kryteriami akceptacji lub zgodnie ze zdefiniowanymi parametrami wykresu przegubów.
Dalszą analizę pushover (wyznaczenie niesprężystego spektrum odpowiedzi, punktu wytrzymałościowego) można przeprowadzić np. w programie Excel.
W sekcji 'Do pobrania' poniżej można znaleźć bardziej szczegółową instrukcję w dokumencie PDF (w języku angielskim).
