¿Qué herramientas están disponibles para realizar el análisis con el método del empuje incremental?

Respuesta

En RFEM es posible calcular una curva de capacidad (también llamada curva de pushover). Los datos de la curva de capacidad pueden exportarse a Excel. Los pasos importantes para evaluar esta curva no lineal son los siguientes:

  1. Definición completa de articulaciones no lineales

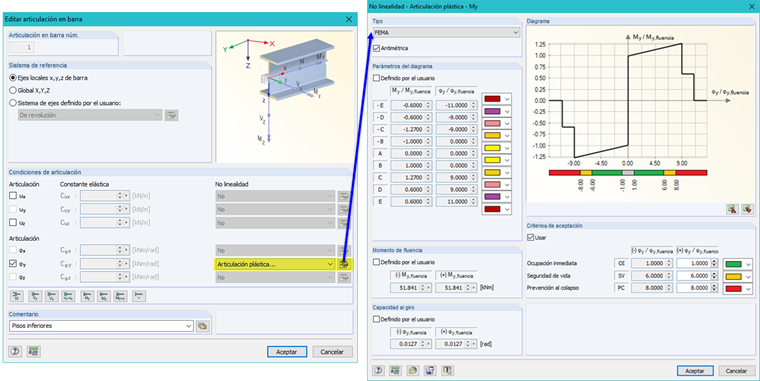

    1. Articulación plástica según FEMA 356: es una rótula no lineal (elástica-plástica o rígida-plástica) con valores predeterminados para puntos de fluencia en el diagrama de la rótula y criterios de aceptación, ambos para barras de acero (Capítulo 5 en FEMA 356). Los límites de fluencia de las barras son dependientes de las secciones y están establecidos automáticamente. Para las articulaciones resistentes a momentos, los parámetros del diagrama y criterios de aceptación se interpolan para distintos tipos de secciones. Es posible ajustar todos los valores de una articulación descrita en "FEMA" utilizando sus valores propios definidos por el usuario. La Figura 1 muestra el cuadro de diálogo de la articulación plástica.

      Articulación plástica según EN 1998‑3: es una rótula no lineal con una definición bilineal. Las articulaciones bilineales incluyen valores predefinidos para los puntos de fluencia en el diagrama de la articulación, criterios de aceptación y límites de fluencia de las secciones. Estos valores también pueden ajustarse manualmente.

      Las articulaciones plásticas se muestran con varios colores al ver los resultados de varias etapas de cargas. Los colores dependen del estado de plasticidad. Esto es muy útil para identificar criterios de aceptación sobrepasados.

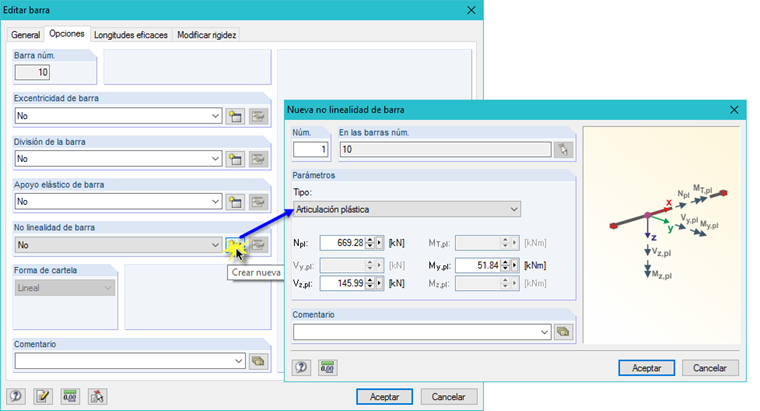

    2. En lugar de utilizar articulaciones, es posible utilizar el tipo de comportamiento no lineal de barra "Articulación plástica" en RFEM. En el cuadro de diálogo relevante, es posible definir perfectamente el comportamiento plástico y definir los límites de fluencia manualmente. La ventaja principal de esta opción es que la posición de la articulación plástica se encuentra automáticamente durante el cálculo iterativo. Ver la Figura 2 para una explicación en detalle.

  2. Definición del patrón de carga para análisis no lineales

    Es posible definir cargas manualmente en un caso de carga específico, por ejemplo un patrón de carga uniforme.

    Para lograr la distribución de cargas de acuerdo con un modo de vibración de su estructura, es posible utilizar RF‑DYNAM Pro - Equivalent Loads. Este módulo adicional calcula los valores propios, modos de vibración y cargas equivalentes mediante el uso del análisis del espectro de respuesta multimodal. Para cada valor seleccionado, el programa exporta automáticamente las cargas equivalentes a un caso de carga en RFEM.


  3. Incrementos de carga en RFEM

    En los parámetros de cálculo de los casos de carga, es posible definir una carga incrementándose de forma gradual. Los resultados de cada etapa de carga se podrán analizar entonces. Al utilizar "Rótulas plásticas", es posible evaluar fácilmente los estados de plasticidad debido a las marcas de color de las rótulas. Es importante escalar las cargas equivalentes exportadas de RF‑DYNAM Pro para superer los incrementos de carga en etapas grandes.

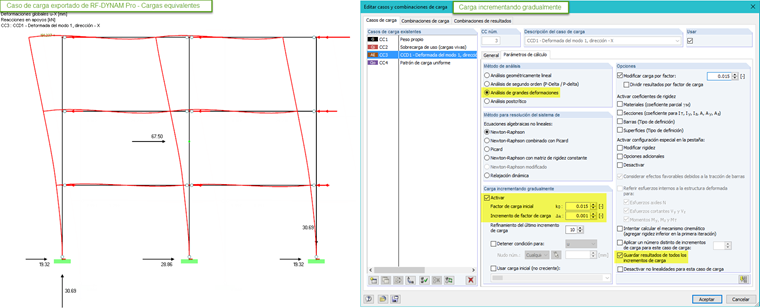

    La Figura 3 muestra un caso de carga exportado de RF‑DYNAM Pro y los parámetros de cálculo recomendados.


  4. Diagramas de cálculo para la creación de la curva de capacidad

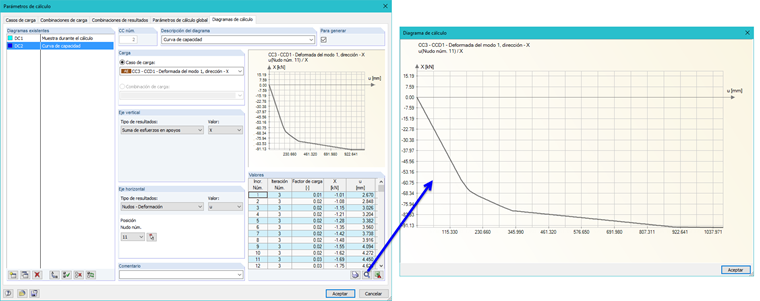

    Estos diagramas están disponibles en el cuadro de diálogo "Parámetros de cálculo global".  Aquí se puede definir la suma de los esfuerzos en los apoyos en el eje vertical y la deformación en un plano de cubierta en el eje horizontal y, con ello, obtener la curva de capacidad requerida. Los datos se pueden exportar fácilmente a Excel. La curva de capacidad se muestra en la Figura 4.

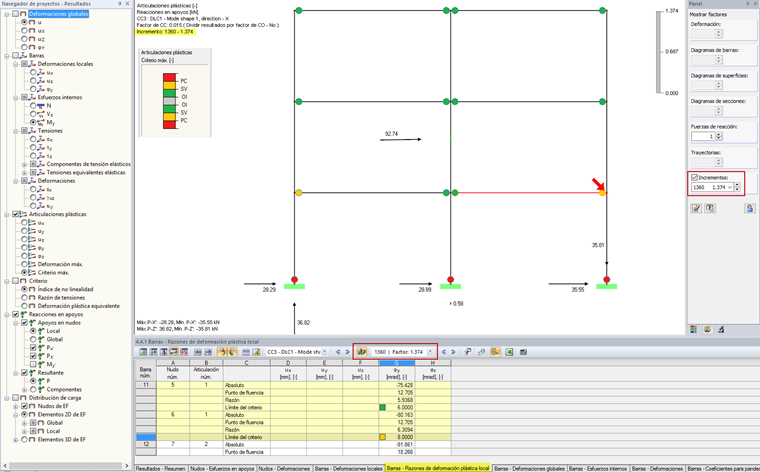

    La Figura 5 muestra la representación en color de las rótulas plásticas. La escala de colores puede mostrar los parámetros del diagrama de la rótula o los criterios de aceptación.

    El análisis con el método del empuje incremental (determinación del espectro inelástico y el punto de comportamiento) se puede continuar realizando en un programa externo (por ejemplo Excel).


Palabras clave

Articulaciones plásticas, rótulas plásticas, empuje incremental, FEMA 356, EN 1998-3, curva de capacidad, Método N2, Método de espectro de capacidad, criterios de aceptación
