Domanda

Quali strumenti sono disponibili per un'analisi pushover?


Risposta:

In RFEM, è possibile determinare una curva pushover o una curva di capacità ed esportarla in Excel. Di seguito, è possibile trovare un elenco dei passaggi che devono essere eseguiti:

  1. Definizione di cerniere non lineari:

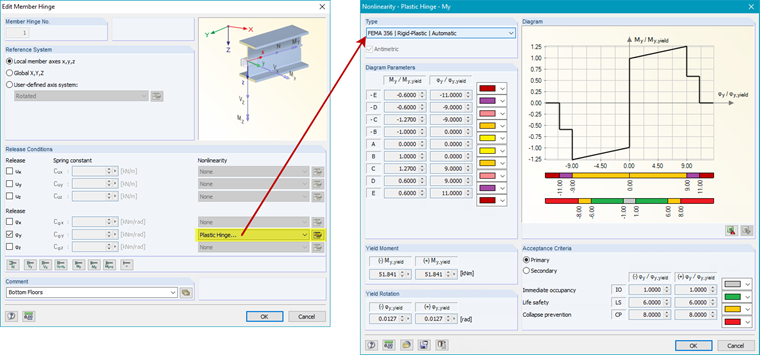

    • Cerniera in plastica secondo FEMA 356: Una cerniera non lineare (elastico-plastica o rigida-plastica) con i valori di snervamento preimpostati e i criteri di accettazione per le aste in acciaio (Capitolo 5 di FEMA 356). I valori del limite di snervamento dipendono dall'asta e sono preimpostati automaticamente. I parametri del diagramma sono interpolati, a seconda del tipo di sezione trasversale. Le cerniere "FEMA" possono essere personalizzate.
    • Cerniera in plastica secondo EN 1998-3: Definizione bilineare della curva dei rendimenti. Le cerniere bilineari hanno anche valori di snervamento, criteri di accettazione e limiti di snervamento preimpostati, ma possono essere regolati manualmente. L'uso di cerniere in plastica ha il vantaggio che, quando si valutano le singole fasi di carico, la visualizzazione delle cerniere è colorata. Pertanto, è possibile rilevare rapidamente, ad esempio, il superamento di un criterio di accettazione.

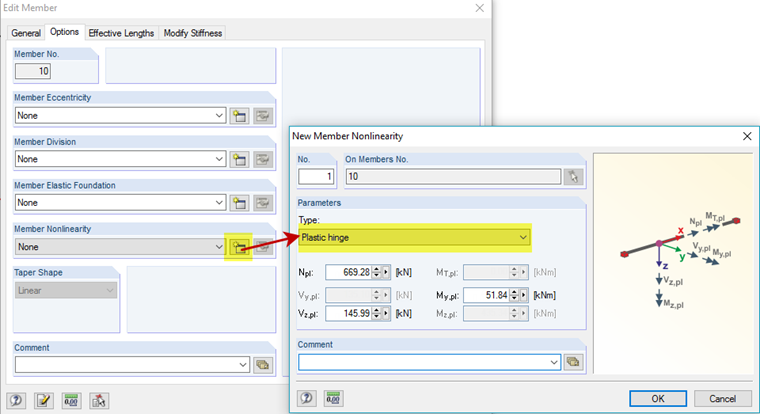

    • In alternativa alla definizione di cerniera, RFEM fornisce la non linearità dell'asta "cerniera plastica". Qui puoi definire un comportamento perfettamente plastico; è necessario inserire manualmente i valori limite di plastica. Il vantaggio di questa opzione è che la posizione del cardine plastico creato viene trovata automaticamente.
  2. Definizione dei modelli di carico per l'analisi non lineare: Questo può essere fatto manualmente inserendo i carichi in un caso di carico; ad esempio, un carico distribuito uniformemente sull'altezza dell'edificio.

    Una distribuzione del carico simile alla distribuzione della forma modale può essere generata automaticamente con il modulo aggiuntivo RF-DYNAM Pro - Carichi equivalenti. Questo modulo determina gli autovalori e i carichi equivalenti in base all'analisi dello spettro di risposta. Per ogni autovalore selezionato, i carichi equivalenti vengono generati ed esportati in RFEM nei casi di carico.

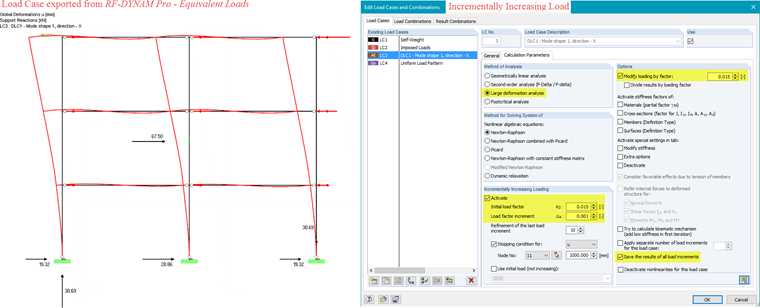

  3. Incremento del carico in RFEM: Un incremento del carico può essere definito nei parametri di calcolo dei casi di carico. È possibile analizzare i risultati di tutti gli incrementi di carico. Soprattutto quando si utilizzano "cerniere in plastica", è possibile valutare chiaramente la plastificazione per colore evidenziando le cerniere. È importante ridimensionare i carichi equivalenti esportati (da RF-DYNAM Pro) in modo che i carichi non vengano aumentati con incrementi troppo grandi. L'immagine 03 mostra il caso di carico esportato da RF-DYNAM Pro e i parametri di calcolo consigliati.
  4. Diagrammi di calcolo per la creazione della curva pushover: Puoi trovarli in "Parametri di calcolo globali". È possibile definire il carico sismico totale sull'asse verticale e la deformazione nel piano della copertura sull'asse orizzontale per ottenere la curva di pushover desiderata. Puoi facilmente esportare i dati in Excel.

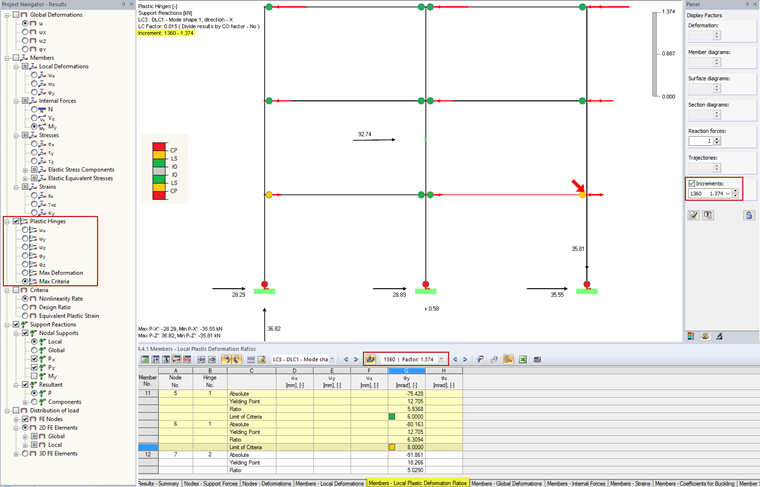

La visualizzazione a colori dei cardini in plastica è mostrata nell'immagine 05. È possibile selezionare la scala dei colori secondo i criteri di accettazione o secondo i parametri definiti del diagramma dei cardini.

Un'ulteriore analisi pushover (determinazione dello spettro anelastico, punto di prestazione) può quindi essere eseguita, ad esempio, in Excel.

Nella sezione download qui sotto, puoi trovare una descrizione dettagliata di questo tutorial all'interno di un documento PDF (in inglese).
