Quels outils sont à ma disposition pour mener une analyse pushover ?

Réponse

RFEM permet de calculer une courbe pushover (aussi appelée courbe de capacité). Les données de la courbe pushover peuvent ensuite être transférées vers Excel. Les étapes pour évaluer cette courbe non linéaire sont les suivantes :

  1. Définition exhaustive des articulations

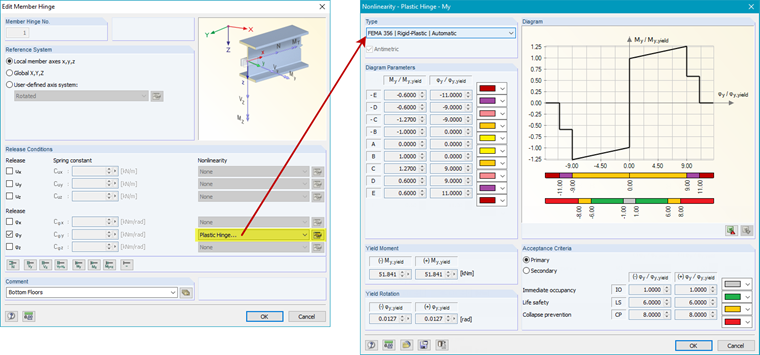

    1. Articulations plastiques selon FEMA 356 : Il s'agit d'une articulation non linéaire (élastique-plastique ou rigide-plastique) avec des valeurs par défaut pour les points élastiques dans le diagramme d'articulation et pour les critères d'acceptation, dans les deux cas l'articulation s'applique à des barres métalliques (voir le Chapitre 5 dans FEMA 356). Les limites élastiques des barres dépendent des sections et sont définies automatiquement. Pour les articulations de moment, les paramètres de diagramme et critères d'acceptation sont interpolés pour les différents types de sections. Vous pouvez ajuster l'articulation FEMA selon vos valeurs personnalisées. La figure 1 affiche la boite de dialogue « Articulation Plastique ».

      Articulations plastiques selon EN 1998-3 : Il s'agit d'une articulation non linéaire avec définition bilinéaire. Les articulations bilinéaires comprennent des valeurs pré-définies pour les points élastiques dans le diagramme d'articulation, pour les critères d'acceptation et pour les limites élastiques des sections. Ces valeurs peuvent êtres modifiées librement.

      Les articulations plastiques sont affichées en une multitude de couleurs lors de l'affichage des résultats de plusieurs charges. Les différentes couleurs représentent des états de plasticité, ce qui est très utile pour identifier les critères d'acceptation dépassés.

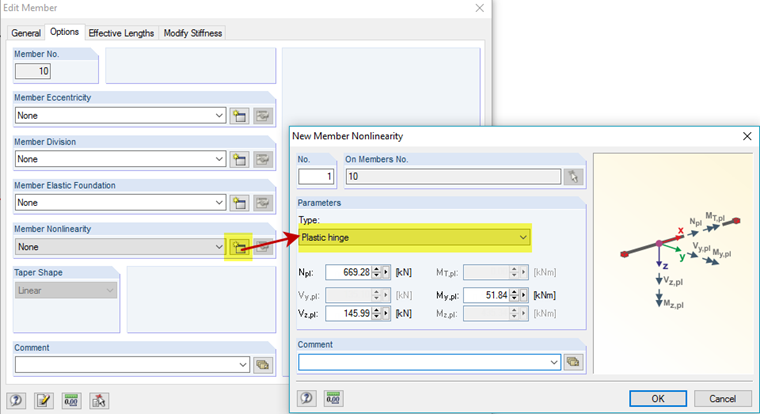

    2. Avec RFEM vous pouvez utiliser le type de barre non linéaire « Articulation plastique » plutôt que des articulations. Dans la boîte de dialogue offrant cette option vous pouvez définir le comportement plastique voulu et déterminer les limites élastiques manuellement. Le principal avantage de cette fonctionnalité est que l'emplacement de l'articulation plastique est trouvé automatiquement pendant l'itération. Voir la figure 2 pour plus d'explications.

  2. Définition des modèles de charge pour l'analyse non linéaire

    Vous pouvez définir manuellement des charges dans des cas de charge spécifiques, dans le cas par exemple d'un modèle de charge uniforme.

    Vous pouvez utiliser RF-DYNAM Pro - Equivalent Loads pour mener une distribution de charge selon un mode propre de votre structure. Ce module additionnel calcule les valeurs propres, les modes propres et les charges équivalentes par l'analyse de spectre de réponse multimodale. Pour chaque valeurs propre sélectionnées, le programme exporte automatiquement les charges équivalentes dans un cas de charge dans RFEM.


  3. Incréments de charge dans RFEM

    Dans les paramètres de calcul des cas de charge vous pouvez définir une augmentation de charges par incrémentation. Le résultat de chaque étape peut ensuite être analysé. Lors de l'utilisation d'« articulations plastiques », vous pouvez facilement évaluer les états plastiques grâce aux couleurs données aux articulations. Il est important d'échelonner les charges équivalentes importées à partir de RF-DYNAM Pro pour éviter les incréments de charge trop importants.

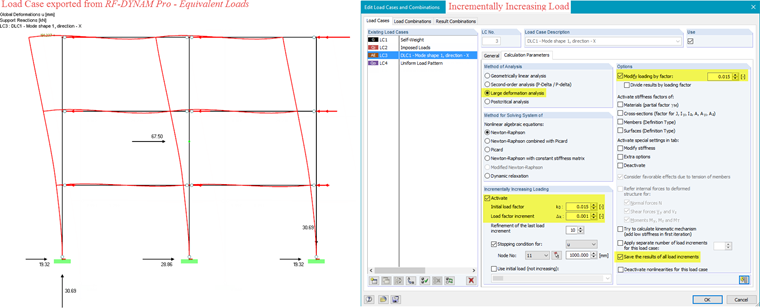

    La figure 3 affiche un cas de charge exporté de RF-DYNAM Pro et les paramètres de calcul recommandés.


  4. Diagrammes de calcul pour la création de la courbe pushover

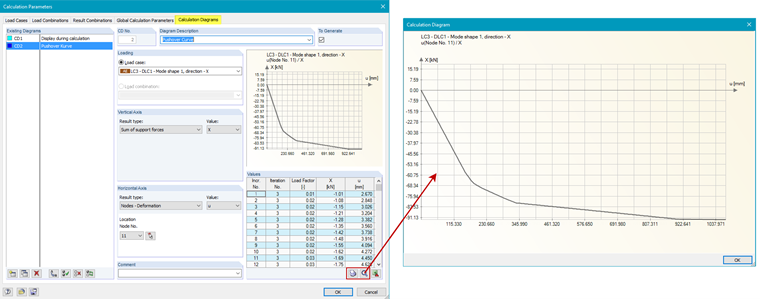

    Les diagrammes sont disponibles dans l'onglet « Diagramme de calcul » de la boite de dialogue « Paramètres de calcul ». Dans cette fenêtre vous pouvez définir le nombre de forces d'appui sur l'axe vertical ainsi que la déformation sur un plan de toit sur l'axe horizontal pour ainsi obtenir la courbe pushover voulue. Les données peuvent être facilement exportées vers Excel. La courbe pushover est affichée dans la figure 4.

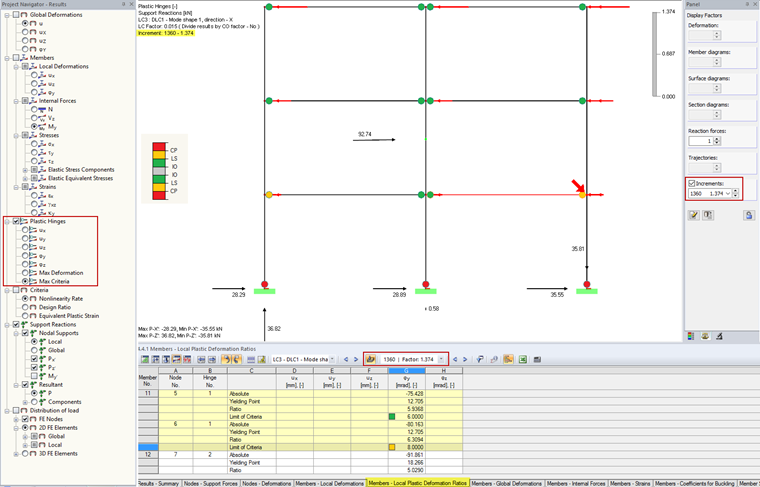

    La figure 5 affiche une représentation en couleurs des articulations plastiques. L'échelle de couleur peut représenter les paramètres d'articulation plastique ou les critères d'acceptation.

    L'analyse pushover qui suit (pour la détermination du spectre non élastique et du point de performance) peut être menée dans un autre programme (du type Excel).

Mots-clés

Articulations Plastiques, Pushover, FEMA 356, EN 1998-3, Courbe de Capacité, Méthode N-2, Méthode du Spectre de Capacité, Critères d'Acceptation
