Quais são as ferramentas disponíveis para uma análise pushover?


Resposta:

No RFEM, é possível determinar uma curva pushover ou uma curva de capacidade e exportá-la para o Excel. A seguir, pode encontrar uma lista dos passos que devem ser realizados:

  1. Definição de articulações não lineares:

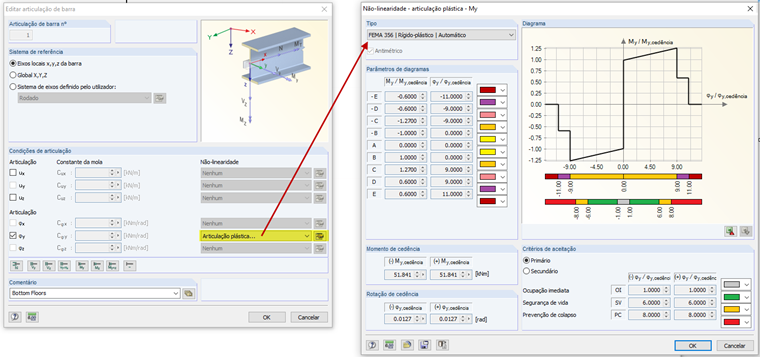

    • Articulação plástica de acordo com a FEMA 356: uma articulação não linear (elástica-plástica ou rígida-plástica) com os valores de cedência predefinidos e os critérios de aceitação para barras de aço (Capítulo 5 da FEMA 356). Os valores da tensão de cedência dependem da barra e são predefinidos automaticamente. Os parâmetros do diagrama são interpolados em função do tipo de secção. As articulações "FEMA" podem ser ajustadas pelo utilizador.
    • Articulação plástica de acordo com a EN 1998‑3: definição bilinear da curva de cedência. As articulações bilineares também têm valores de cedência predefinidos, critérios de aceitação e limites de cedência, mas podem ser ajustadas manualmente. A utilização de articulações de plástico tem a vantagem da representação colorida das articulações ao avaliar os incrementos de carga individuais. Assim, é possível detetar rapidamente a ultrapassagem de um critério de aceitação, por exemplo.

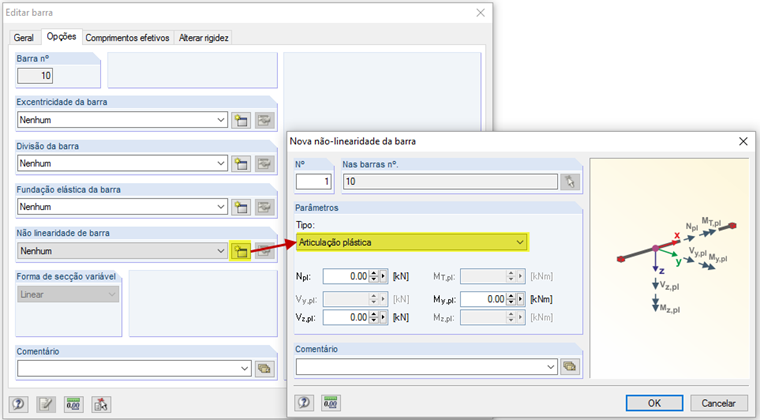

    • Como alternativa à definição de uma articulação, o RFEM disponibiliza a não linearidade da barra "Articulação plástica". Aqui pode definir um comportamento perfeitamente plástico, mas tem de introduzir os valores limite plásticos manualmente. A vantagem desta opção é que a localização da articulação plástica criada é encontrada automaticamente.
  2. Definição do esquema de carga para a análise não linear: isto pode ser feito manualmente através da introdução de cargas num caso de carga, por exemplo, uma carga uniformemente distribuída sobre a altura do edifício.

    Uma distribuição de carga semelhante à distribuição de forma própria pode ser gerada automaticamente com o módulo adicional RF-DYNAM Pro - Equivalent Loads. Este módulo determina os valores próprios e as cargas equivalentes com base na análise do espectro de resposta. Para cada valor próprio selecionado, são geradas cargas equivalentes que são exportadas para o RFEM em casos de carga.

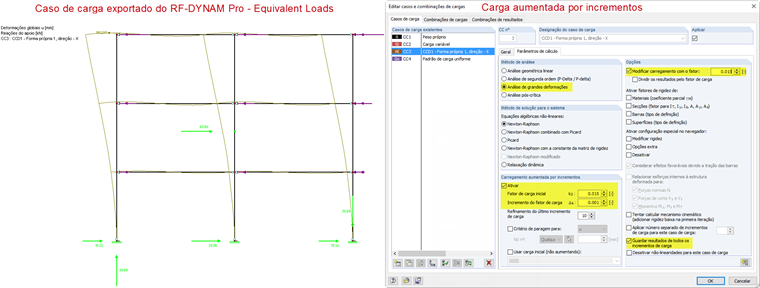

  3. Incremento de carga no RFEM: um incremento de carga pode ser definido nos parâmetros de cálculo dos casos de carga. Os resultados de todos os incrementos de carga podem ser analisados. Especialmente quando se utiliza "Articulações plásticas", é possível avaliar claramente a plastificação através da cor das articulações. É importante dimensionar as cargas equivalentes exportadas (do RF-DYNAM Pro) para que as cargas não sejam aumentadas em incrementos muito grandes. A Figura 03 mostra um caso de carga exportado do RF-DYNAM Pro e os parâmetros de cálculo recomendados.

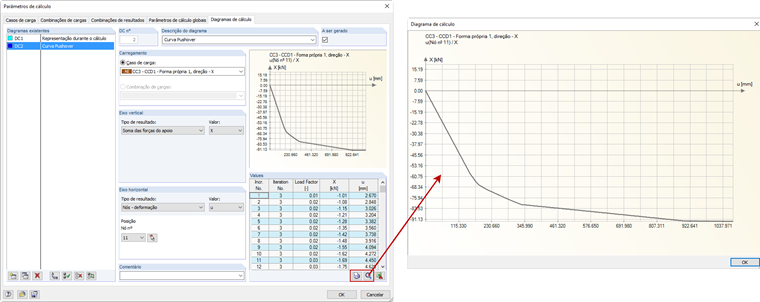

  4. Diagramas de cálculo para criar a curva pushover: estes encontram-se em "Parâmetros de cálculo globais". Pode definir a carga sísmica total no eixo vertical e a deformação no plano da cobertura no eixo horizontal para obter a curva pushover pretendida. Os dados podem ser facilmente exportados para o Excel.

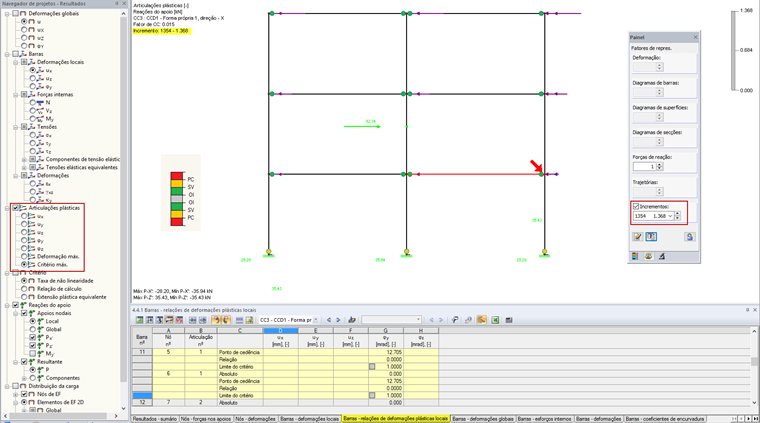

A representação colorida das articulações plásticas é apresentada na Figura 05. A escala de cores pode ser selecionada de acordo com os critérios de aceitação ou de acordo com os parâmetros definidos no diagrama de articulação.

As restantes análises pushover (determinação do espectro inelástico, ponto de desempenho) já podem ser realizadas, por exemplo, no Excel.

Na secção de download em baixo, encontra uma descrição detalhada deste tutorial num documento PDF (em inglês).
