Какие функции формы используются программой RFEM 5 для: 1) твердых элементов и 2) элементов оболочки? Являются ли они линейными или квадратичными функциями формы?

Ответ

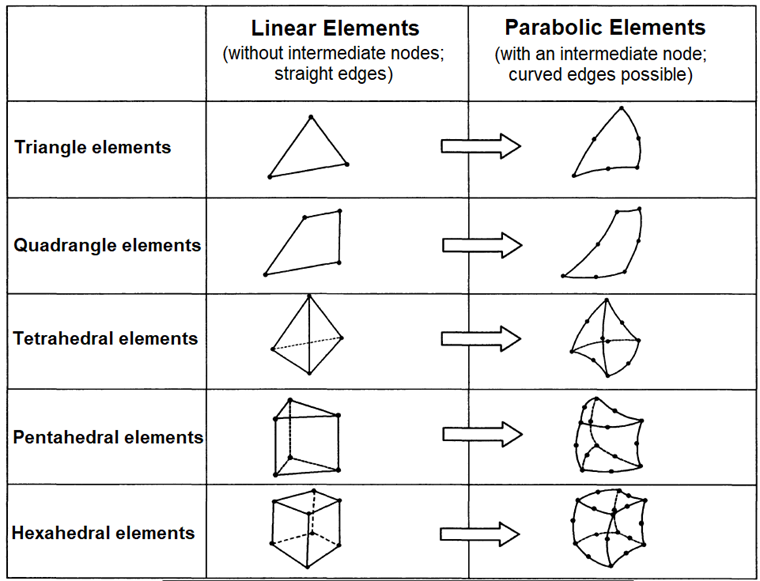

Как правило, используются одинаковые билинейные функции захода на посадку с 2, 3 или 4 граничными узлами, в зависимости от того, какой элемент вы предпочитаете, но существуют различия в квадратуре. Различия в квадратуре следующие:

Упругий расчет:

~ 55 м

Ферма: аналитически 2 узла 3 степени свободы
Балка: аналитически 2 узла 6 степеней свободы
Поверхность (плита): аналитически (LYNN-DHILLON-Element)

Поверхность (стена): Четырехугольная квадратура Гаусса 2x2, квадратная селективная квадратура (epsilon_x; epsilon_y; gamma_xy)
Твердое тело: Квадратура Гаусса 2x2

~ 55 м

Нелинейный расчет (например, пластичность и т. Д.):

~ 55 м

Балка:

Двухточечная квадратура Гаусса в продольном направлении стержня

по сечению квадратуры Гаусса 2x2


Поверхность (плита):

на поверхности элемента: четырехугольная квадратура Гаусса 2x2, треугольная трехточечная гауссова квадратура

на толщину 9-точечная квадратура Гаусса-Лобатто


Стенка - четырехугольная гауссова квадратура 2x2, треугольная трехточечная гауссова квадратура
Сплошная - приведенная квадратура Гаусса с 14 точками (эквивалентна квадратуре Гаусса 3x3x3)

Ключевые слова

Элементы КЭ Пластический расчет
