2017年12月1日

FAQ 002339 ZH

使用功能

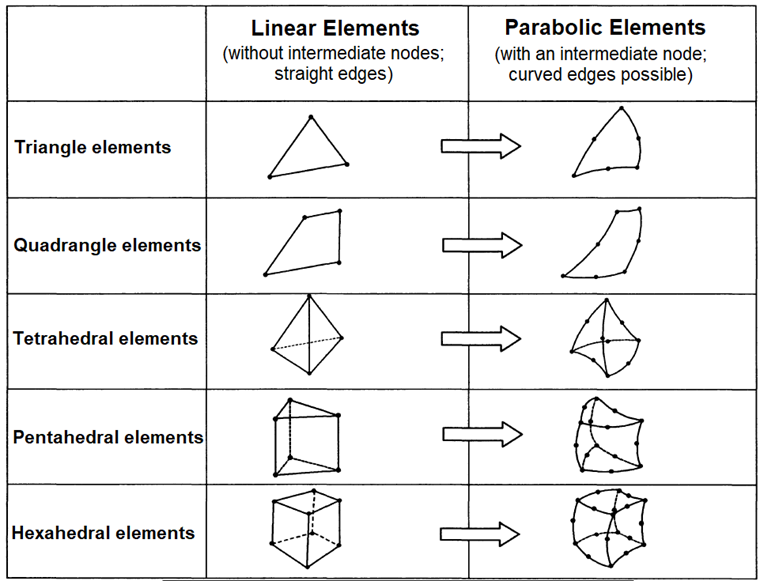

RFEM 5对1.)实体单元和2.)壳单元使用哪些形状函数? 它们是线性还是二次形状函数?

回答

通常情况下,使用相同的双线性逼近函数,具有2、3或4个边界节点,具体取决于您喜欢的单元,但是在正交方面存在差异。 正交的差异如下:

弹性计算:

~ 55 m

桁架: 解析2个节点3个自由度
梁: 解析2个节点6个自由度
面(板): 解析(LYNN-DHILLON-Element)

面(墙): 四边形高斯正交2x2,三角形选择性正交(epsilon_x; epsilon_y; gamma_xy)
实体: 高斯正交2x2

~ 55 m

非线性计算(例如塑性等):

~ 55 m

梁:

杆件长度方向上的2点高斯正交

截面高斯正交2x2


面(板):

在单元面中: 四边形高斯正交2x2,三角三点高斯正交

每厚度9点Gauss-Lobatto正交


墙-四边形高斯正交2x2,三角三点高斯正交
实体-14点缩减高斯积分(相当于3x3x3高斯积分)

关键词

有限元单元 塑性设计
