FAQ 002339 ES 1. diciembre 2017

General

¿Qué funciones de forma utiliza RFEM 5 para 1.) elementos de volumen y 2.) elementos de cubierta? ¿Son funciones de forma lineal o cuadrática?

Respuesta

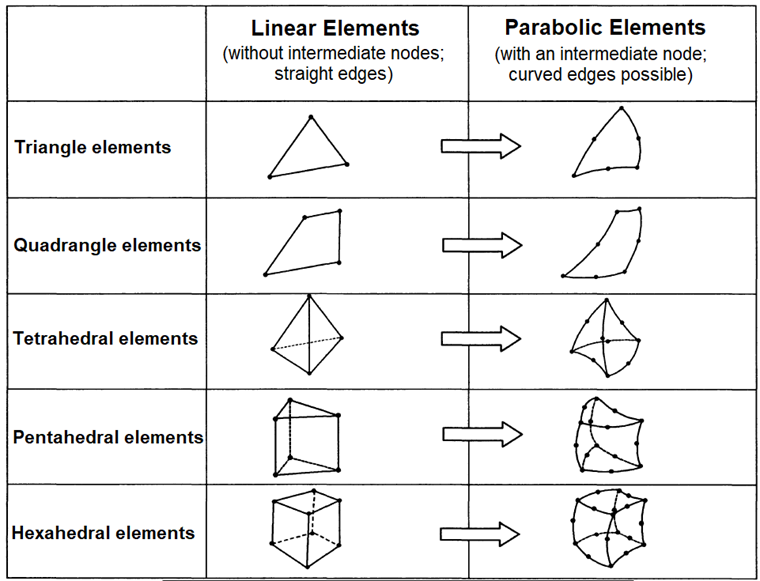

En general, utilizamos funciones de aproximación bilineal idénticas con 2, 3 o 4 nodos de borde, según el elemento que utilice, pero existen diferencias en la cuadratura. Las diferencias en la cuadratura son las siguientes:

Cálculo elástico:



Fachwerkstab: analíticamente 2 nudos 3 grados de libertad
Barra: analíticamente 2 nudos 6 grados de libertad.
Superficie (placa): analítica (elemento LYNN-DYLON)

Área (pared): cuadrilátero Gauss cuadratura 2x2, cuadratura selectiva de 3 bordes (épsilon_x; epsilon_y; gamma_xy)
Volumen: cuadratura de Gauss 2x2.



Cálculo no lineal (por ejemplo, plasticidad, etc.):



bar:

en la dirección longitudinal de la vara cuadratura de Gauss de 2 puntos

A través de la sección transversal 2x2 cuadrada de Gauss


Superficie (placa):

en el área del elemento: cuadrada de Gauss 2x2 cuadrangular, cuadratura de Gauss de 3 puntos, 3 ángulos

Cuadratura de Gauss-Lobatto de 9 puntos por espesor


Muro - cuadrada de Gauss 2x2 cuadrada, cuadratura de Gauss de 3 puntos a 3 caras
Volumen: cuadratura de Gauss reducida de 14 puntos (equivalente a la cuadratura de Gauss de 3x3x3)

Palabras clave

Elementos FE plasticidad.
