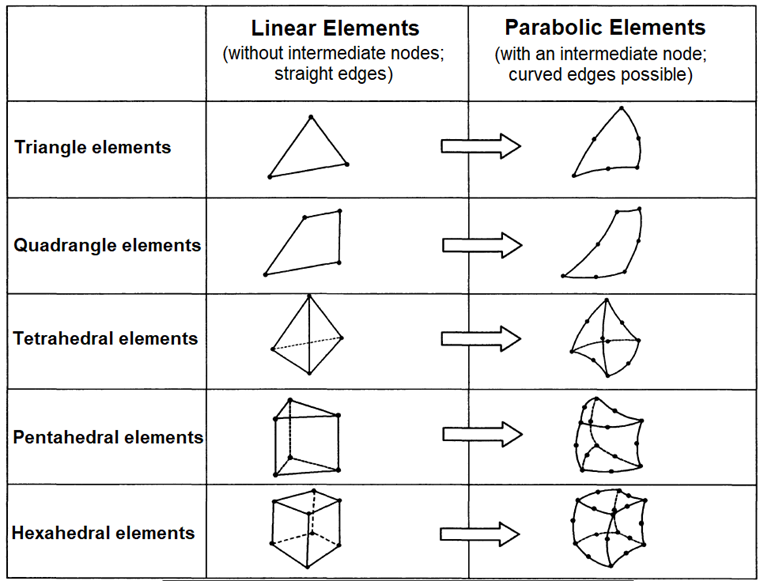

Které tvarové funkce RFEM 5 používá pro 1.) objemové prvky a 2.) skořepinové prvky? Jsou funkce lineárního nebo kvadratického tvaru?

Odpověď

Obecně používáme identické funkce bilineárního přístupu s 2, 3 nebo 4 hranovými uzly v závislosti na tom, který prvek používáte, ale v kvadratuře jsou rozdíly. Rozdíly v kvadratuře jsou následující:

Výpočet pružnosti:



Fachwerkstab: analyticky 2 uzly 3 stupně volnosti
Bar: analyticky 2 uzly 6 stupňů volnosti
Povrch (deska): analytický (prvek LYNN-DYLON)

Plocha (stěna): čtyřúhelníková Gaussova kvadratura 2x2, 3-hranná selektivní kvadratura (epsilon_x; epsilon_y; gamma_xy)
Objem: Gaussova kvadratura 2x2



Nelineární výpočet (např. Plasticita atd.):



bar:

v podélném směru tyčové dvoubodové Gaussovy kvadratury

přes průřez 2x2 Gaussova kvadratura


Povrch (deska):

v oblasti prvku: 2x2 Gaussův kvadraturní čtyřúhelník, 3-bodový Gaussův kvadraturní 3-hranný

9-bodový Gauss-Lobattoův kvadratur na tloušťku


Stěna - 2x2 Gaussova kvadraturní čtyřúhelníková, 3-bodová Gaussova kvadratura 3-stranná
Objem - 14bodový redukovaný Gaussův kvadratur (ekvivalent 3x3x3 Gaussova kvadratury)
