Quelles fonctions de forme RFEM 5 utilise-t-il pour 1.) les éléments de volume et 2.) les éléments de coque? Sont-ils des fonctions de forme linéaires ou quadratiques?

Réponse

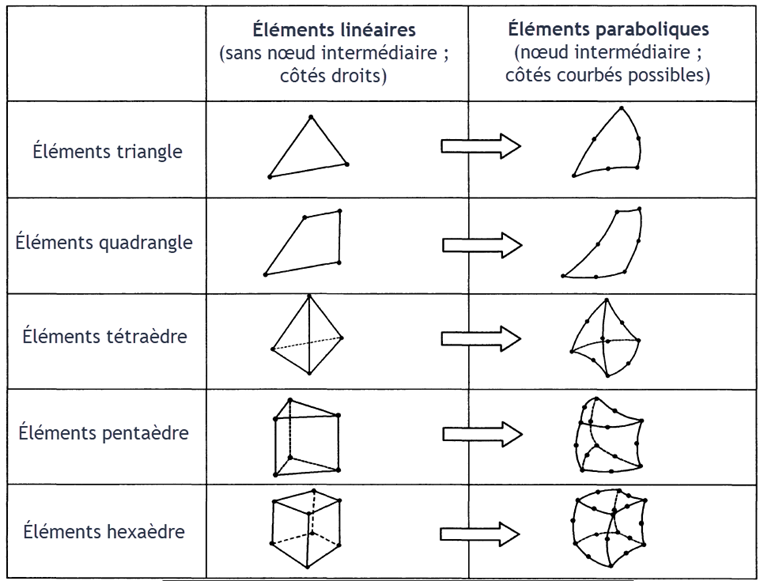

En général, nous utilisons des fonctions d’approche bilinéaires identiques avec 2, 3 ou 4 nœuds d’arête, en fonction de l’élément utilisé, mais il existe des différences de quadrature. Les différences de quadrature sont les suivantes:

Calcul élastique:



Fachwerkstab: analytiquement 2 nœuds 3 degrés de liberté
Bar: analytiquement 2 nœuds 6 degrés de liberté
Surface (plaque): analytique (élément LYNN-DYLON)

Surface (mur): quadrilatère en quadrature de Gauss 2x2, quadrature sélective à 3 arêtes (epsilon_x; epsilon_y; gamma_xy)
Volume: quadrature de Gauss 2x2



Calcul non linéaire (par exemple, plasticité, etc.):



bar:

dans le sens longitudinal de la tige en quadrature à 2 points de Gauss

en coupe transversale en quadrature de Gauss 2x2


Surface (plaque):

dans la zone des éléments: 2x2 quadrature quadrangulaire de Gauss, quadrature 3-angulaire de Gauss à 3 points

Quadrature de Gauss-Lobatto à 9 points par épaisseur


Mur - 2x2 quadrature quadrangulaire de Gauss, quadrature Gauss à 3 points à 3 côtés
Volume - quadrature réduite de Gauss en 14 points (équivalent à une quadrature de Gauss de 3x3x3)
