Jaký je nejlepší způsob, jak modelovat dva svařované nosníky rovnoběžně mezi sebou?

Odpověď

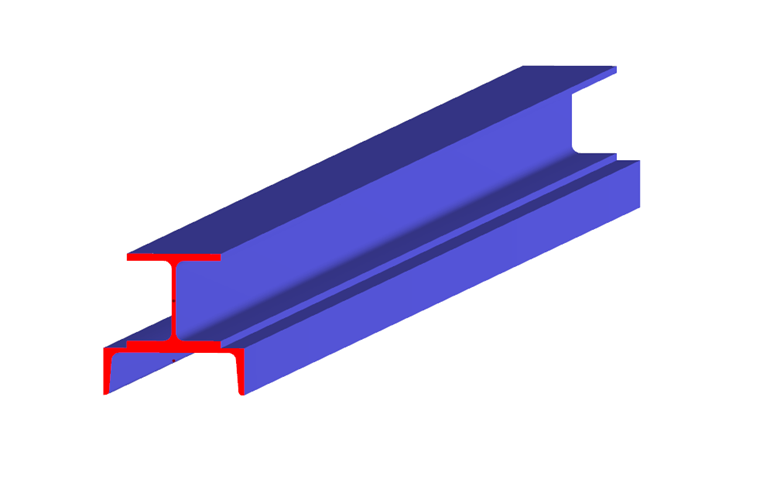

Pro modelování dvou navzájem svazovaných prutů jsou k dispozici následující možnosti (obrázek 1):


1) Připojení obou prutů pomocí tuhých prutů v určitých vzdálenostech:

  • Dělení prutů v určitých vzdálenostech: Příslušné pruty pravým tlačítkem myši → → "Rozdělit prut"
  • Připojení nově vytvořených uzlů pomocí tuhých prutů


2) Rozložení prutu na plochu (možné pouze v programu RFEM):

  • Pravým tlačítkem myši klikneme na některý z prutů → "Generovat plochy z prutu"
  • Posun druhého prutu do roviny nově vytvořených ploch tak, aby linie posunovaného prutu byla integrována do příslušné plochy (kontrola: Dialog "Upravit plochu" → záložka "Integrovaný"
  • Zadání excentricity prutu tak, aby bylo obnoveno původní poloha (záložka "Upravit prut" → "Nastavení" → "Nová excentricita prutu" → zde v praxi: "Relativní odsazení")
  • Pokud nyní již vytvořený prut rozdělujeme do přídavného modulu, můžeme jednoduše zadat výsledkový prut


3) Jednotlivý program SHAPE-THIN slouží k modelování a posouzení jednotlivých průřezů
