Risposta:

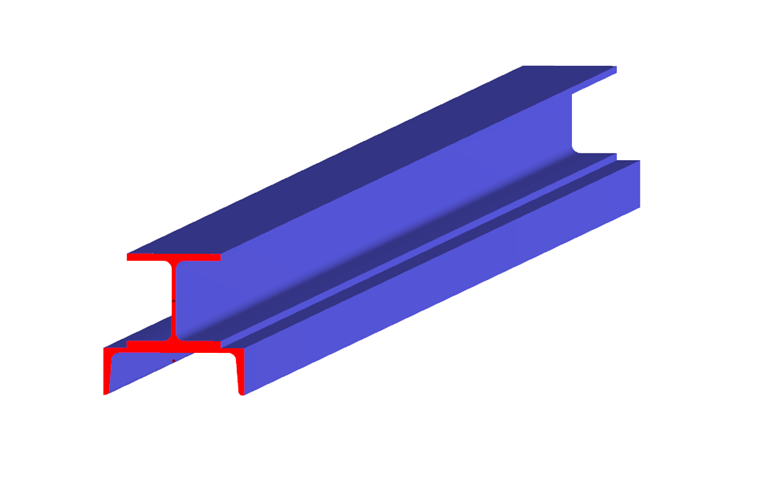

Per la modellazione di due aste parallele saldate tra loro (Immagine 1), sono disponibili le seguenti opzioni:
Collegamento delle due aste mediante aste rigide a intervalli specifici
- Divisione delle aste a intervalli specifici: click destro sulle aste interessate → "Dividi asta"
- Collegamento dei nodi appena creati mediante aste rigide
Decomposizione di un'asta in una superficie (possibile solo in RFEM)
- Click destro su una delle aste → "Decomponi asta in superfici"
- Spostamento dell'altra asta su un piano delle superfici appena create, in modo che la linea dell'asta spostata sia integrata nella superficie corrispondente (controllo: finestra di dialogo "Modifica superficie" → scheda "Integrato")
- Definizione di un'eccentricità dell'asta in modo da ripristinare la posizione originale ("Modifica asta" → scheda "Impostazioni" → "Nuova eccentricità dell'asta" → qui praticamente: "Spostamento relativo")
- Se l'asta, che ora è stata scomposta in superfici, deve essere dimensionata in un modulo aggiuntivo, può essere semplicemente definita come una barra di risultato.
Utilizzo del programma singolo DUENQ
Utilizza il programma singolo DUENQ per modellare e dimensionare sezioni trasversali individuali.
