Jaki jest najlepszy sposób modelowania dwóch przyspawanych do siebie belek równolegle do siebie?

Odpowiedź

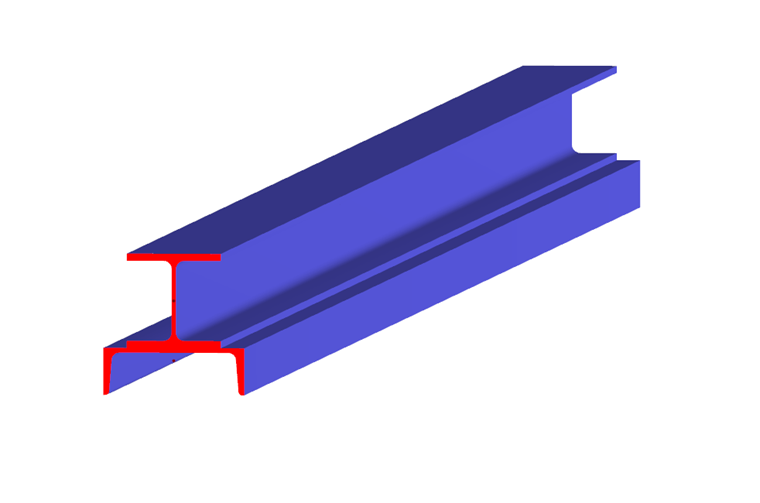

Poniższe opcje umożliwiają modelowanie dwóch prętów stalowych równolegle do siebie (Rysunek 1):


1) Połączenie dwóch prętów za pomocą prętów sztywnych w określonych odległościach:

  • Podział prętów w określonych odległościach: Kliknięcie prawym klawiszem myszy na odpowiednie pręty → "Podzielić pręt"
  • Połączenie nowo utworzonych węzłów za pomocą prętów sztywnych


2) Rozkład pręta na powierzchnię (możliwy tylko w programie RFEM):

  • Kliknij prawym klawiszem myszy jeden z prętów → "Wygenerować powierzchnie z pręta"
  • Przemieszczenie drugiego pręta w płaszczyznę nowo utworzonych powierzchni, tak aby linia przemieszczonego pręta została zintegrowana z odpowiednią powierzchnią (sprawdzić: Okno dialogowe Edytować powierzchnię → zakładka Zintegrowane
  • Definicja mimośrodu prętów w celu przywrócenia pierwotnego położenia (zakładka Edytować pręt → zakładka Ustawienia → Nowy mimośród prętowy → w praktyce: "Odsunięcie względne")
  • Jeżeli pręt, który został teraz podzielony na powierzchnie, został zaprojektowany w module dodatkowym, można tutaj zdefiniować belkę wynikową


3) Przy użyciu pojedynczego programu SHAPE-THIN można modelować i obliczać poszczególne przekroje

Słowa kluczowe

Równolegle Spawane Podwójnie Pręty
