Quelle est la meilleure façon de modéliser deux poutres mécano-soudées parallèles entre elles?

Réponse

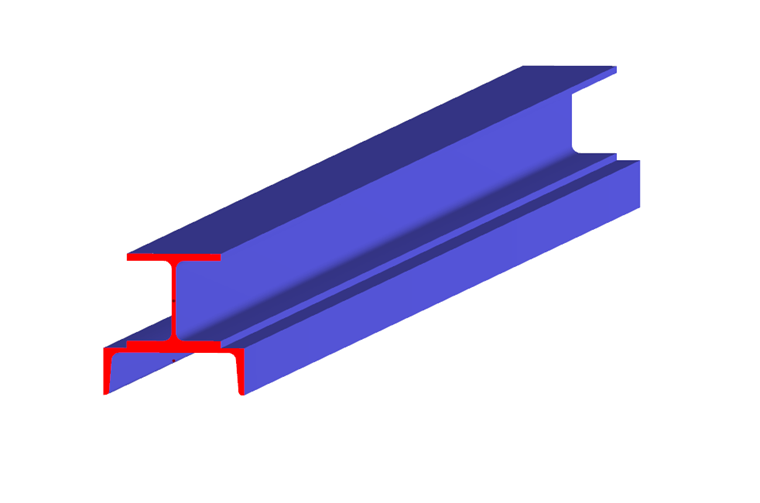

Les options suivantes sont disponibles pour la modélisation de deux barres soudées parallèles entre elles (Figure 1):


1) Assemblage des deux barres à l'aide de barres rigides espacées:

  • Division des barres à des distances spécifiques: Cliquez avec le bouton droit sur les barres correspondantes → «Diviser la barre»
  • Connexion de nœuds nouvellement créés à l'aide de barres rigides


2) Décomposition d'une barre en une surface (possible uniquement dans RFEM):

  • Cliquez avec le bouton droit sur l'une des barres → «Générer les surfaces à partir de la barre»
  • Déplacement de l'autre barre dans un plan des surfaces nouvellement créées afin que la ligne de la barre déplacée soit intégrée dans la surface correspondante (contrôle: Boîte de dialogue «Modifier la surface» → onglet «Intégré»
  • Définition d'un excentrement de barre afin que la position d'origine soit restaurée («Modifier barre» → onglet «Paramètres» → «Nouvel excentrement de barre» → ici en pratique: «Décalage relatif»)
  • Si la barre qui a maintenant été découpée en surfaces est conçue dans un module additionnel, vous pouvez simplement définir une barre de résultat


3) Utilisez le programme unique SHAPE-THIN pour modéliser et calculer des sections individuelles

Mots-clés

Parallèle Soudé Double Barres
