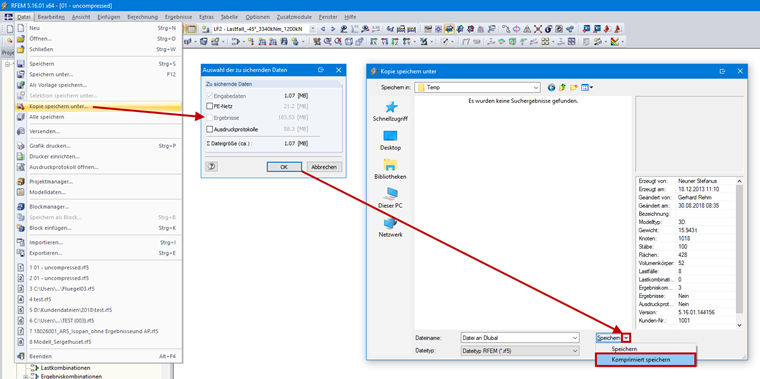

Если файл по-прежнему слишком велик или результаты или распечатки не должны быть удалены службой поддержки из-за лучшей прослеживаемости, вы также можете отправить свой запрос через наш веб-сайт. Для этого перейдите по следующей ссылке, которая приведет вас на страницу «Сообщить о проблеме или ошибке». Это позволяет загружать файлы размером до 2 ГБ. Selbstverständlich können Sie auch Ihren eigenen Filehosting-Dienst verwenden und den Link zur Datei mit in die E-Mail einfügen.
Вопрос
Wie kann ich Dateien an den Support senden, die für eine E-Mail zu groß sind?
Если файл по-прежнему слишком велик или результаты или распечатки не должны быть удалены службой поддержки из-за лучшей прослеживаемости, вы также можете отправить свой запрос через наш веб-сайт. Для этого перейдите по следующей ссылке, которая приведет вас на страницу «Сообщить о проблеме или ошибке». Это позволяет загружать файлы размером до 2 ГБ. Selbstverständlich können Sie auch Ihren eigenen Filehosting-Dienst verwenden und den Link zur Datei mit in die E-Mail einfügen.
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
Для анализа спектра реакций моделей зданий можно изобразить коэффициенты чувствительности для горизонтальных направлений по этажам.
Эти ключевые цифры позволяют интерпретировать чувствительность к действию потери устойчивости.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
Вы можете использовать компонент «Разрез пластины» для резки пластин (например, косынок, ребристых пластин и т.д.). Доступны различные методы раскроя:
- Плос-\nкость: Разрез выполняется по ближайшей поверхности к пластине-ориентиру.
- Поверхностей: Обрезаются только пересекающиеся части пластин.
- Ограничительная рамка: Самый внешний размер, состоящий из ширины и высоты, вырезается из плиты в виде прямоугольника.
- Выпуклый пакет: Внешняя оболочка сечения используется для разрезания пластины. Если в угловых узлах сечения имеются закругления, сечение адаптируется к ним.
