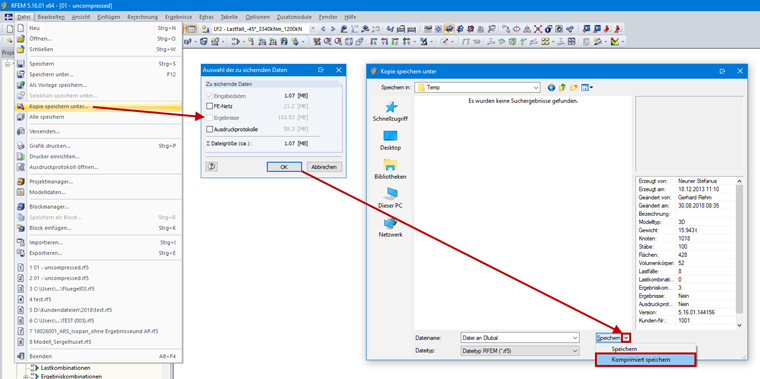

Jeżeli plik jest nadal za duży lub wyniki lub protokół wydruku nie powinny zostać usunięte z uwagi na lepszą identyfikowalność wyników lub protokołu wydruku, mogą Państwo przesłać zapytanie za pośrednictwem naszej strony internetowej. W tym celu należy kliknąć poniższy link, który przeniesie Cię do strony "Zgłoszenie problemu lub błędu z programem". Pozwala to na przesyłanie plików o rozmiarze do 2 GB. Selbstverständlich können Sie auch Ihren eigenen Filehosting-Dienst verwenden und den Link zur Datei mit in die E-Mail einfügen.
Pytanie
Wie kann ich Dateien an den Support senden, die für eine E-Mail zu groß sind?
Jeżeli plik jest nadal za duży lub wyniki lub protokół wydruku nie powinny zostać usunięte z uwagi na lepszą identyfikowalność wyników lub protokołu wydruku, mogą Państwo przesłać zapytanie za pośrednictwem naszej strony internetowej. W tym celu należy kliknąć poniższy link, który przeniesie Cię do strony "Zgłoszenie problemu lub błędu z programem". Pozwala to na przesyłanie plików o rozmiarze do 2 GB. Selbstverständlich können Sie auch Ihren eigenen Filehosting-Dienst verwenden und den Link zur Datei mit in die E-Mail einfügen.
W przypadku analizy spektrum odpowiedzi modeli budynków można wyświetlić współczynniki wrażliwości dla kierunków poziomych według kondygnacji.
Dzięki tym kluczowym wartościom można zinterpretować wrażliwość na efekty stateczności.
Stosując modalny współczynnik istotności (MRF) można ocenić, w jakim stopniu poszczególne elementy konstrukcyjne przyczyniają się do powstania rzeczywistego kształtu wyboczenia. Obliczenia opierają się na energii względnego odkształcenia sprężystego każdego pojedynczego pręta.
Dzięki MRF można rozróżnić lokalne i globalne kształty wyboczenia. Jeżeli kilka prętów ma znaczny MRF (np. > 20%), bardzo prawdopodobna jest niestateczność całej konstrukcji lub jej części. Jeżeli jednak suma wszystkich MRF dla kształtu drgań wynosi około 100%, należy spodziewać się lokalnego problemu ze statecznością (np. wyboczenia pojedynczego pręta).
Ponadto MRF może być wykorzystany do określenia obciążeń krytycznych i równoważnych długości wyboczeniowych poszczególnych prętów (np. do analizy stateczności). Kształty wyboczenia, dla których dany pręt ma małe wartości MRF (np. <20%), mogą zostać w tym kontekście pominięte.
MRF jest wyświetlany według kształtów wyboczenia w tabeli wyników w sekcji Analiza stateczności --> Wyniki według prętów --> Długości efektywne i obciążenia krytyczne.
Za pomocą elementu "Cięcie płyty" można ciąć blachy (np. blachy węzłowe, blachy środnika itp.). Dostępne są różne metody cięcia:
- Płaszczyzna: Cięcie jest wykonywane na powierzchni najbliższej płycie odniesienia.
- Powierzchnia: Wycinane są tylko przecinające się części płyt.
- Bryła ograniczająca: Najbardziej zewnętrzny wymiar, szerokość i wysokość, jest wycinany jako prostokąt.
- Obwiednia wypukła: Zewnętrzna powłoka przekroju służy do przycinania płyty. Jeżeli w węzłach narożnych przekroju występują zaokrąglenia, cięcie jest do nich dostosowywane.
W programach RFEM 6 i RSTAB 9 można eksportować grafikę liniową do formatu SVG (grafika wektorowa).
SVG to skrót od Scalable Vector Graphics i jest formatem opartym na XML, służącym do wyświetlania dwuwymiarowej grafiki wektorowej. Takie grafiki wektorowe można skalować bez żadnych strat. Pliki SVG można edytować za pomocą edytorów tekstu, umieszczać na stronach internetowych i otwierać w popularnych przeglądarkach.
