FAQ 002400 RU 12. февраля 2019

Markus Baumgärtel Моделирование | Конструкция RFEM

Какие условия соединения следует выбрать для линейного соединения или освобождения линии для гибкого соединения поверхностей?

Ответ

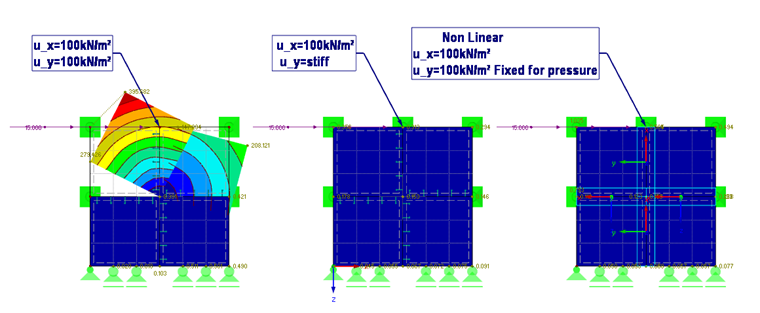

Самый простой способ объяснить различия - это использовать пример (см. Загрузка -> Пример файла). Это содержит результат сравнения нелинейного расчета с линейным расчетом (см. Также рисунок 1).

Левая модель и средняя модель имеют линейные линейные соединения. Левая модель определяет соответствие в u_x и u_y. У средней модели «только» в направлении u_x. На правильной модели соответствие определено в u_x и u_y. Однако здесь определен контакт давления между поверхностями. Эти поверхности не могут проникать под давлением.

Если вы посмотрите на результаты, вы увидите, что левая модель слишком мягкая, потому что поверхности проникают в направлении u_y из-за мягкости. Средние и правые модели, с другой стороны, дают идентичные результаты.

Часто имеет смысл оставаться максимально линейным, поэтому средняя модель, вероятно, является наиболее подходящей для численных исследований. Даже если правильная нелинейная модель представляет реальность еще лучше. Тем не менее, пример представляет собой лишь небольшую модель сравнения. В действительности, вероятно, вы не используете пружину в u_y / u_z, но назначаете эту силу для тяги. Поэтому лучше использовать среднюю модель без u_y.

Рассмотрение гибкости между поверхностями также обсуждается в следующем техническом вкладе нашей базы знаний:

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/001549
