FAQ 002400 FR

12 février 2019

Markus Baumgärtel Modélisation & Structure RFEM

Quelles conditions de joint dois-je choisir pour un joint de ligne ou un dégagement de ligne afin de coupler les surfaces de manière flexible?

Réponse

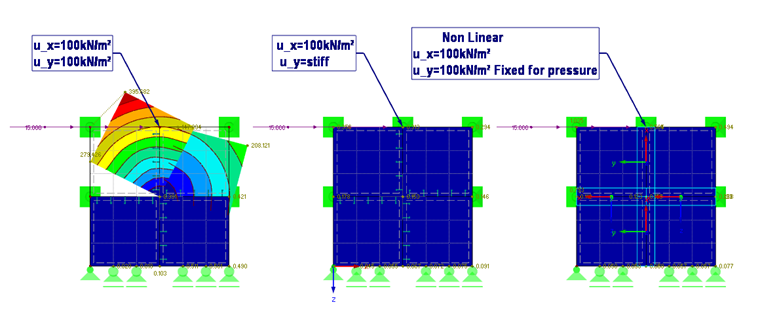

Les différences peuvent être expliquées par un exemple (voir la figure) comparant les résultats d'un calcul non linéaire avec ceux d'un calcul linéaire. Le fichier de modèle est disponible sous Downloads .

Les modèles gauche et moyen ont des articulations linéaires linéaires. Dans le modèle de gauche, un glissement est défini dans u x et u y , dans le modèle du milieu seulement dans la direction u x . Dans le modèle de droite, les libérations d'extrémité sont définies en u x et u y , mais il existe un contact sous pression entre les surfaces. Ainsi, ces surfaces ne peuvent pas pénétrer dans la compression.

Lorsque vous vérifiez les résultats, vous pouvez voir que le modèle gauche est trop mou: Grâce à la flexibilité, les surfaces pénètrent dans l'espace. Cependant, le modèle moyen et le modèle de droite fournissent des résultats identiques.

Il est souvent logique de rester aussi linéaire que possible lors du calcul des résultats. Le modèle de centre est donc le plus favorable pour les analyses numériques, même si le modèle droit (non-linéaire) représente la réalité encore mieux. Cependant, l'exemple n'est qu'un petit modèle de comparaison. En réalité, le ressort en u / u ne serait probablement pas appliqué, mais l'effort serait assigné à un tirant. Pour cette raison aussi, le modèle du milieu sans uy est recommandé.

La prise en compte de la flexibilité entre les surfaces est également abordée dans un article de notre Base de connaissance, accessible à partir de Liens ci-dessous.

Mots-clés

Articulation linéique Libération de ligne Glisser entre les surfaces
