Jakie warunki łączenia należy wybrać dla złącza liniowego lub zwolnienia linii, aby elastycznie połączyć powierzchnie?

Odpowiedź

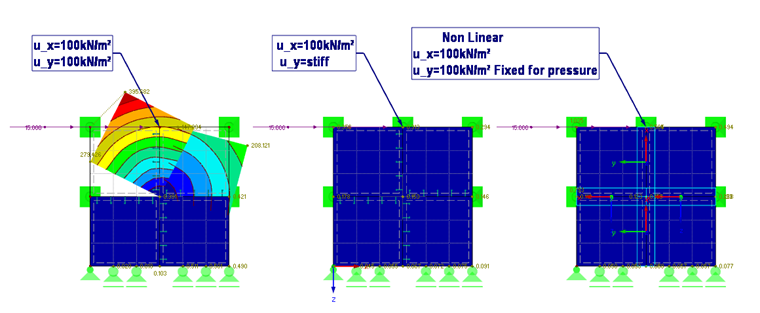

Różnice można wyjaśnić na przykładzie (patrz rysunek), który porównuje wyniki obliczeń nieliniowych z obliczeniami liniowymi. Plik modelu można znaleźć poniżej pobrania .

Modele lewy i środkowy posiadają liniowe przeguby liniowe. W modelu lewym w elemencie u x i u y zdefiniowany jest poślizg, w modelu środkowym tylko w kierunku u x . W odpowiednim modelu zwolnienia krańcowe są zdefiniowane w u x iu y , jednak pomiędzy powierzchniami występuje kontakt dociskowy. Dzięki temu powierzchnie te nie mogą przeniknąć do ściskania.

Podczas sprawdzania wyników można zauważyć, że lewy model jest zbyt miękki. Ze względu na elastyczność powierzchnie wnikają do wnętrza. Model średni i prawy zapewnia jednakowe wyniki.

Podczas obliczania wyników często ma sens zachowanie możliwie największej liniowości. Z tego względu model środkowy jest najbardziej korzystny dla analiz numerycznych, nawet jeżeli prawy (nieliniowy) model reprezentuje rzeczywistość jeszcze lepiej. Przykład ten stanowi jednak jedynie niewielki model porównania. W rzeczywistości sprężyna uu / u z prawdopodobnie nie byłaby zastosowana, ale siła ta byłaby przypisana do pręta ściągającego. Z tego względu zaleca się stosowanie modelu środkowego bez uy.

Uwzględnienie elastyczności pomiędzy powierzchniami jest omówione w artykule z naszej Bazy wiedzy, do której można uzyskać dostęp w sekcji Łącza poniżej.

Słowa kluczowe

Przegub liniowy Zwolnienie liniowe Poślizg pomiędzy powierzchniami
