Domanda

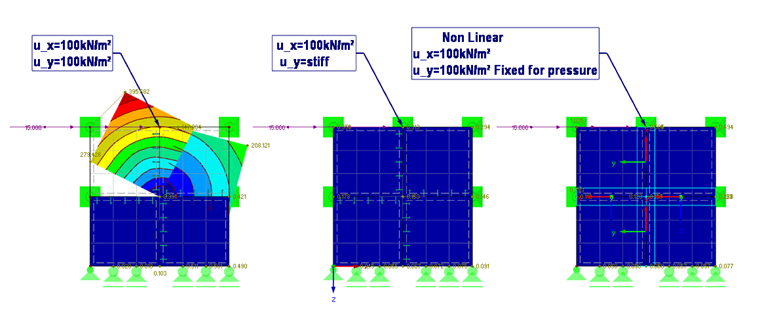

Le differenze possono essere spiegate utilizzando un esempio (vedere l'immagine), che confronta i risultati di un calcolo non lineare con i risultati di un calcolo lineare. È possibile trovare il file del modello nella sezione Download di seguito.

I modelli sinistro e centrale hanno cerniere lineari. Nel modello a sinistra, gli svincoli finali sono definiti in u_x e u_y , e nel modello centrale, è definito solo nella direzione u_x. Nel modello a destra, gli svincoli finali sono definiti in u_x e u_y , tuttavia, c'è un contatto di pressione tra le superfici. Anche queste superfici non possono intersecarsi con la pressione.

Quando si controllano i risultati, è ovvio che il modello di sinistra è troppo debole: le superfici si intersecano in u_y a causa degli svincoli finali. D'altra parte, il modello centrale e quello destro danno gli stessi risultati.

Spesso è ragionevole mantenere un calcolo lineare, se possibile. Pertanto, il modello centrale è più favorevole per l'analisi numerica, sebbene il modello destro (non lineare) sia più vicino alla realtà. Tuttavia, l'esempio è solo un piccolo modello di confronto. In realtà, probabilmente non useresti la molla in u_y/u_z , ma assegneresti la forza a un tirante. Inoltre, questo è il motivo per cui si consiglia il modello centrale senza u_y.

La considerazione degli svincoli finali tra le superfici è descritta anche in un articolo tecnico della nostra Knowledge Base, che è possibile trovare nella sezione Collegamenti di seguito.

Analisi del modello con cerniera della linea e rilascio della linea
