FAQ 002400 CS

12. února 2019

Markus Baumgärtel Modelování | Konstrukce RFEM

Které podmínky spoje bych měl zvolit pro liniovou spojku nebo pro uvolnění spoje, aby bylo možné pružně spojit povrchy?

Odpověď

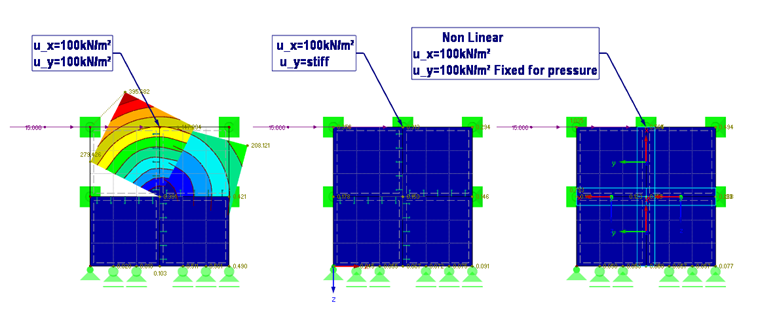

Rozdíly lze vysvětlit příkladem (viz obrázek), který porovnává výsledky nelineárního výpočtu s výsledky lineárního výpočtu. Soubor modelu najdeme v sekci Stažení .

Levý a střední model mají lineární klouby. Vlevo modelujeme prokluz definován v u x a u y ve středním modelu pouze ve směru u x . V pravém modelu konstrukce se zadává prokluz v u x a u y , přesto je ovšem stanoven tlak mezi plochami. Tyto plochy tak nemohou proniknout do tlaku.

Při kontrole výsledků vidíme, že levý model je příliš měkký: Díky flexibilitě tyto plochy pronikají do u y . Střední a pravý model však přináší stejné výsledky.

Při výpočtu výsledků má často smysl, aby zůstaly co nejvíce lineární. Proto je pro numerickou analýzu nejpříznivější středový model, i když správný (nelineární) model představuje realitu ještě lepší. Příkladem je ovšem jen malý srovnávací model. Ve skutečnosti by pravděpodobně nebyla použita pružina u y / u z , ale síla by byla přiřazena kloubové tyči. Z tohoto důvodu se doporučuje i střední model bez u y .

Zohlednění flexibility mezi plochami je diskutováno v příspěvku v sekci Databáze znalostí (Knowledge Base), který naleznete v části Odkazy níže.

Klíčová slova

Liniový kloub Liniové uvolnění Slouží k přetažení mezi plochami
