Jak połączyć kilka modeli cząstkowych, tworząc kompletny model?

Odpowiedź

Jeżeli istotna jest tylko geometria, należy wybrać żądane elementy, skopiować je za pomocą Ctrl + C i wkleić do innego pliku przy użyciu kombinacji Ctrl + V.

Do wprowadzania obciążeń służy Menedżer bloku. Pojedyncze modele można zapisać jako bryłę. Następnie należy użyć Menedżera bloków, aby wczytać bloki wraz z obciążeniami do istniejącego modelu.

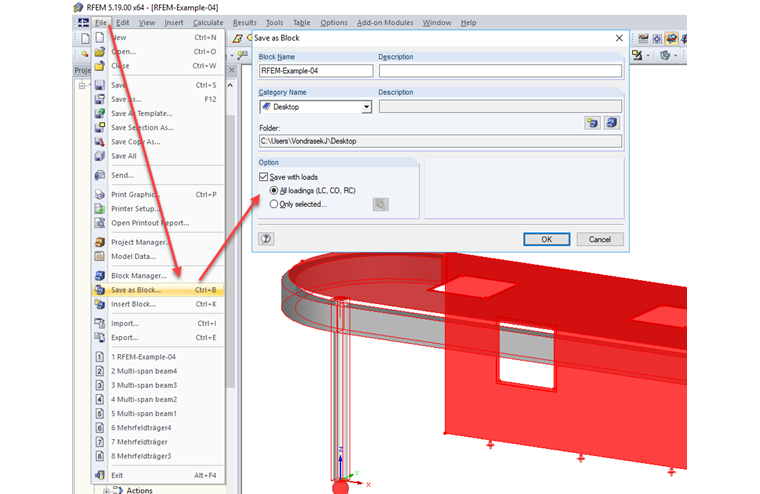

Wybrać cały model (lub tylko poszczególne komponenty) i zapisać jako blok (patrz Rysunek 01). W przypadku wstawienia bloku do innego modelu przypadki obciążeń bloku zostają dołączone do przypadków obciążeń modelu. Automatyczna integracja przypadków obciążeń z istniejącymi przypadkami obciążeń nie jest obecnie możliwa. Z tego względu regulację należy przeprowadzić ręcznie. Najłatwiej jest użyć funkcji "Dodaj przypadki obciążeń" (patrz Rysunek 02).

Słowa kluczowe

Pojedyncze modele menedżer bloków łączenie
