Jak mohu spojit několik dílčích modelů do celého modelu?

Odpověď

Pokud je relevantní pouze geometrie, můžete vybrat požadované prvky, zkopírovat je pomocí Ctrl+C a poté je vložit do jiného souboru pomocí Ctrl+V.

Pro zohlednění i zatížení se nabízí katalog bloků: Uložte jednotlivé modely vždy jako blok. Bloky a zatížení můžete následně importovat do stávajícího modelu pomocí katalogu bloků.

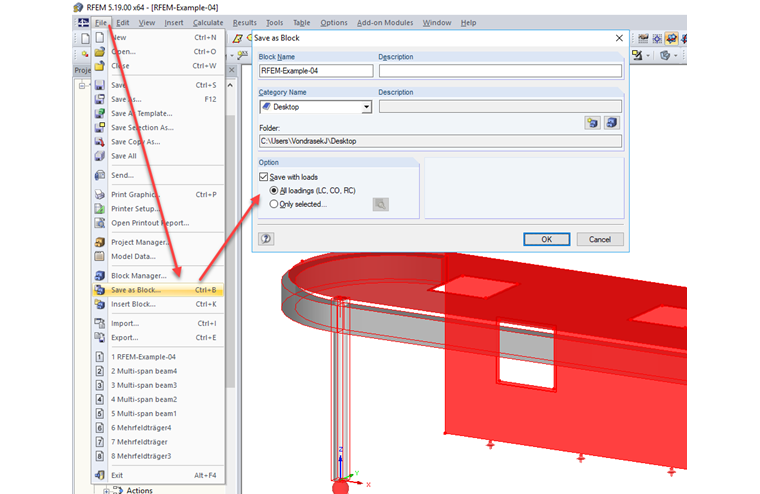

Vyberte celý model (nebo pouze jednotlivé konstrukční prvky) a uložte ho jako blok (viz Obrázek 01). Pokud poté blok vložíte do jiného modelu, připojí se zatěžovací stavy bloku k zatěžovacím stavům modelu. Automatická integrace zatěžovacích stavů do stávajících zatěžovacích stavů zatím není možná. Úpravu je tedy nutné provést ručně. Nejjednodušší je použít funkci "Přidat zatěžovací stavy" (viz Obrázek 02).

Klíčová slova

Jednotlivý model Katalog bloků Sloučit Celý model
