Trabalhar com o administrador de blocos para transferir modelos e casos de carga

Como é que uno vários submodelos num modelo completo?


Resposta:

Se apenas a geometria for relevante, pode selecionar os elementos desejados, copiá-los com a ajuda de Ctrl+C e colá-los no outro ficheiro com a função Ctrl+V.

Para também unir cargas, existe o administrador de blocos: guardar os modelos individuais como blocos. Os blocos incluindo as cargas podem depois ser importados para um modelo existente através do administrador de blocos.

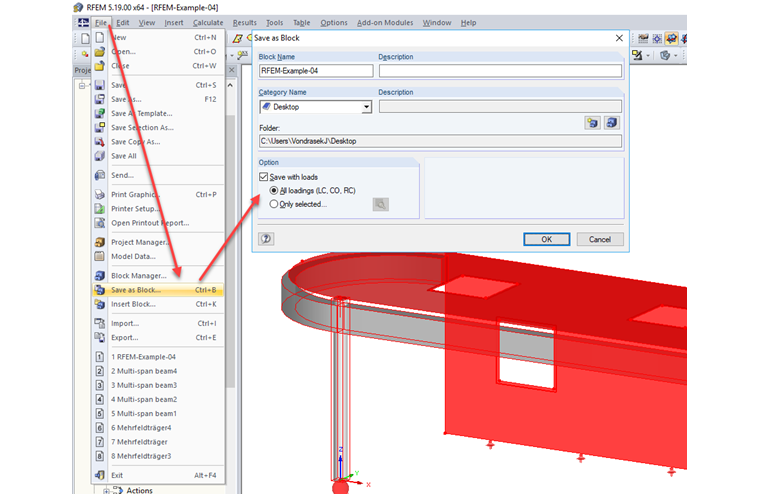

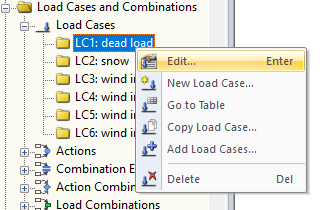

Selecione o modelo completo (ou apenas os componentes individuais) e guarde-os como um bloco (ver Figura 01). Se depois insere o bloco noutro modelo, os casos de carga do bloco são adicionados aos casos de carga do modelo. A integração automática dos casos de carga nos casos de carga existentes ainda não é possível. Também é necessário efetuar um ajuste manualmente. A forma mais simples é utilizar a função "Adicionar casos de carga" (ver Figura 02).
