Wie füge ich mehrere Teilmodelle zu einem Gesamtmodell zusammen?

Antwort

Wenn nur die Geometrie relevant ist, können Sie die gewünschten Elemente selektieren, mit Strg+C kopieren und dann in die andere Datei mit Strg+V einfügen.

Um auch die Belastungen zu erfassen, bietet sich der Blockmanager an: Speichern Sie die einzelnen Modelle jeweils als Block ab. Die Blöcke können Sie anschließend über den Blockmanager mitsamt Belastungen in ein vorhandenes Modell einlesen.

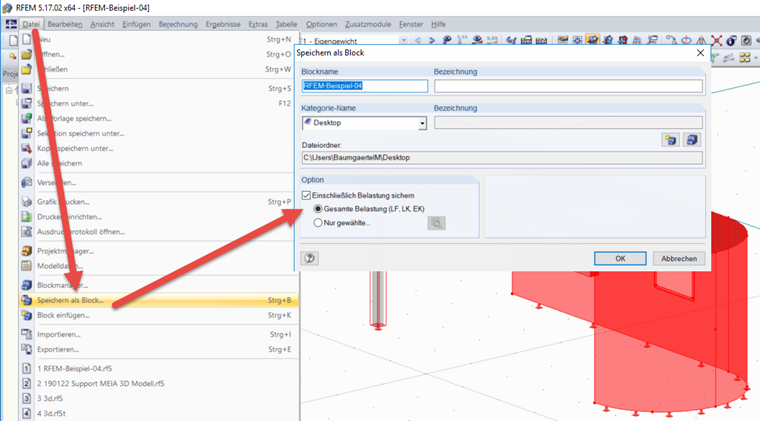

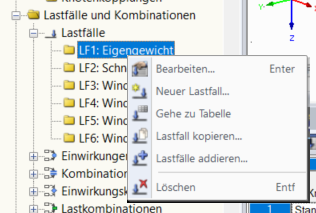

Selektieren Sie das gesamte Modell (oder nur einzelne Bauteile) und speichern es als Block ab (siehe Bild 01). Wenn Sie den Block dann in ein anderes Modell einfügen, werden die Lastfälle des Blocks an die Lastfälle des Modells angehängt. Eine automatische Integration der Lastfälle zu bestehenden Lastfällen ist bislang nicht möglich. Der Abgleich hat also manuell zu erfolgen. Am einfachsten geht dies mit der Funktion "Lastfälle addieren" (siehe Bild 02).

Schlüsselwörter

Einzelmodell Blockmanager zusammenfügen Gesamtmodell
