如何将多个部分模型组合成一个完整的模型?

回答

如果只相关几何图形,则选择所需的单元格,然后用Ctrl + C复制它们,并用Ctrl + V将它们粘贴到另一个文件中。

为了输入荷载,块管理器非常有用: 可以将各个模型保存为块。 然后使用块管理器将块与荷载一起装入现有的模型中。

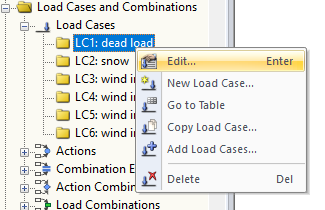

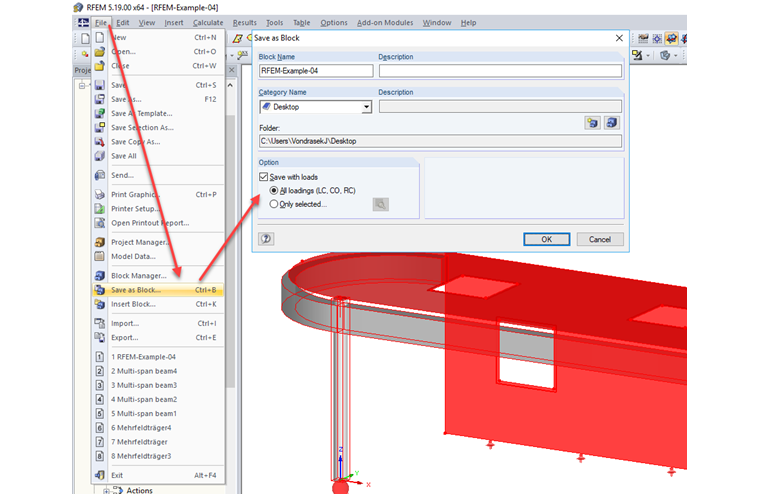

选择整个模型(或者只选择单独的部件)并将其保存为块(见图01)。 如果将块插入另一个模型中,那么块的荷载工况就会附加到模型的荷载工况中。 目前还不能将荷载工况自动整合到现有的荷载工况中。 因此必须手动进行调整。 最简单的方法是使用“添加荷载工况”功能(见图02)。

关键词

单个模型,块管理器,连接,合并

参考
