Dotaz

Při importu souboru .stp do programu RFEM se zobrazí chybové hlášení, že bych měl vybrat jiný formát. Jak mohu importovat soubory .stp?


Odpověď:

Bohužel bohužel existují dvě různá rozhraní se stejnou příponou - rozhraní .stp na jedné straně ( D eutcher ST ahlbau -V erband, DSTV) a rozhraní STEP ( ST andard pro výměnu dat Modelu ), který je definován v normě ISO 10303.

Zatímco rozhraní DSTV odkazuje na systémové osy prutů, tedy statický model, rozhraní STEP odkazuje na geometrii modelu ve formě hraničních linií, ploch a jednoduchých těles. Ve druhém případě lze modely importovat buď jako objekty RFEM (uzly, linie, plochy, tělesa) nebo jako hladiny na pozadí, takže uzly lze nastavit ručně. Rozhraní STEP obvykle nepřenáší žádné systémové linie, ale pouze vnější obrysy konstrukčních prvků, takže je třeba následně ručně vytvořit systémové roviny. To lze provést například v programech RSTAB a RFEM pomocí CAD/BIM modelu.

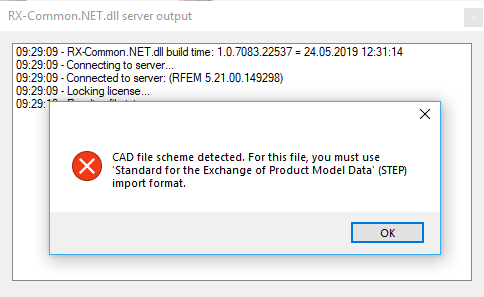

Pokud se zobrazí chybové hlášení znázorněné na Obrázku 01, pokusili jste se pomocí rozhraní DSTV importovat soubor .stp na základě STEP. Jak bylo popsáno výše, oba formáty nejsou navzájem kompatibilní.

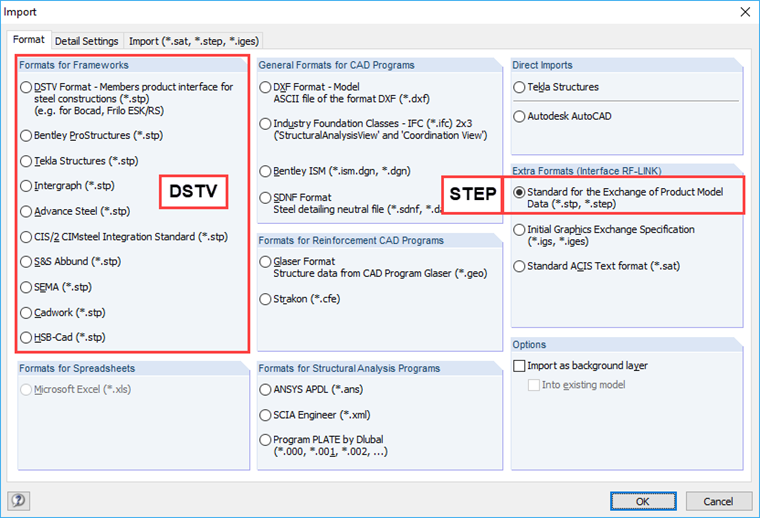

V takovém případě vyberte formát STEP pro import, jak je znázorněno na Obrázku 02. Pokud se zobrazí hlášení znázorněné na Obrázku 03, je to proto, že toto rozhraní vyžaduje přídavný modul RF-LINK.
