Pergunta

Infelizmente, existem duas interfaces diferentes com a mesma extensão de ficheiro - a interface .stp da Associação Alemã de Construção em Aço ( D eutcher ST ahlbaVerband, DSTV) por um lado, e a interface STEP ( ST andard para a E xchange of the E xchange of the E xchange of) Por outro lado, o que está definido na norma ISO 10303.

Enquanto a interface DSTV refere-se aos eixos do sistema das barras, ou seja, ao modelo estrutural, a interface STEP refere-se à geometria do modelo na forma de linhas de fronteira, superfícies e sólidos simples. Neste último caso, os modelos podem ser importados como objetos do RFEM (nós, linhas, superfícies, sólidos) ou como camadas de fundo para que os nós possam ser definidos manualmente. A interface STEP geralmente não transfere nenhuma linha do sistema, mas apenas os contornos exteriores dos componentes estruturais, por isso é necessário criar manualmente os planos do sistema posteriormente. Pode fazê-lo no RFEM e no RSTAB, por exemplo, utilizando um modelo CAD/BIM.

Se obtiver a mensagem de erro apresentada na Figura 01, significa que tentou importar um ficheiro .stp com base no STEP utilizando a interface DSTV. Conforme descrito acima, os dois formatos não são compatíveis entre si.

Neste caso, selecione o formato STEP para a importação, conforme mostra a Figura 02. Se aparecer a mensagem na Figura 03, é porque esta interface requer o módulo adicional RF-LINK.

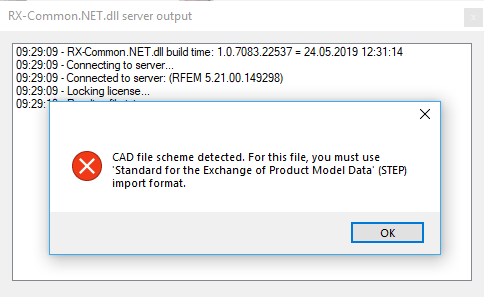

Erro ao importar ficheiro com base em STEP através da interface DSTV

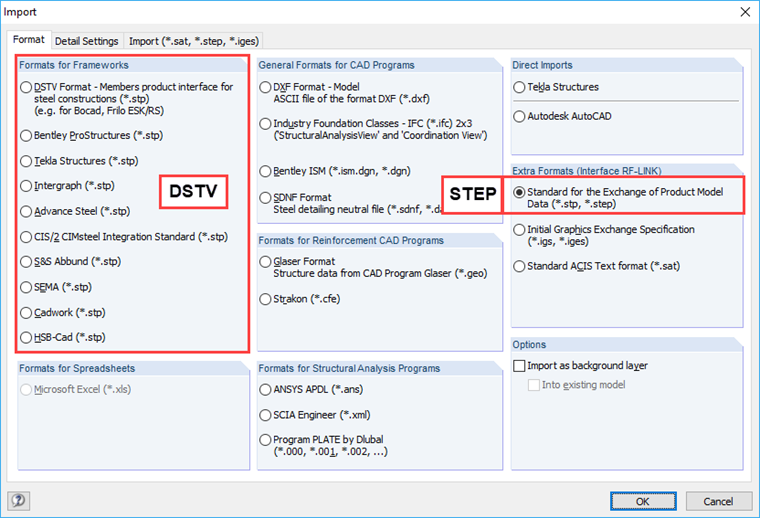

Opções de importação no RFEM

Aviso de falta de licença para a interface "RF-LINK"
