FAQ 002493 PL

22. lutego 2019

Gerhard Rehm Import / Eksport i BIM RF-LINK RFEM RSTAB

Podczas importowania pliku .stp do programu RFEM lub RSTAB pojawia się komunikat o błędzie z odniesieniem do wyboru innego formatu. Jak importować pliki .stp?

Odpowiedź

Niestety, istnieją dwa różne interfejsy o tym samym rozszerzeniu - pierwsza z nich to interfejs .stp niemieckiego wyrobu stalowego (DSTV), a druga to interfejs STEP ( ST dla modelu Exchange of Product) zdefiniowany w ISO norma 10303.

Podczas gdy interfejs DSTV odnosi się do osi układu prętów, czyli do modelu konstrukcyjnego, interfejs STEP odnosi się do geometrii modelu w postaci linii granicznych, powierzchni oraz prostych brył. W drugim przypadku modele można importować jako obiekty programu RFEM (węzły, linie, powierzchnie, bryły) lub jako warstwy tła w celu ręcznego wyboru punktów. Interfejs STEP z reguły nie przenosi żadnych linii systemowych, lecz tylko zewnętrzne kontury elementów konstrukcyjnych, dzięki czemu poziomy systemowe należy utworzyć później ręcznie. Można to zrealizować w RFEM i RFEM, na przykład w modelu CAD / BIM .

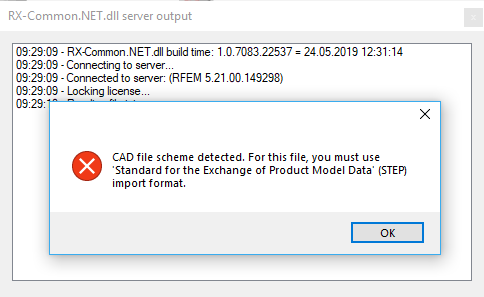

Po pojawieniu się komunikatu o błędzie pokazanego na rysunku 01, próba zaimportowania pliku .stp w STEP za pomocą interfejsu DSTV. Jak opisano powyżej, oba formaty nie są ze sobą kompatybilne.

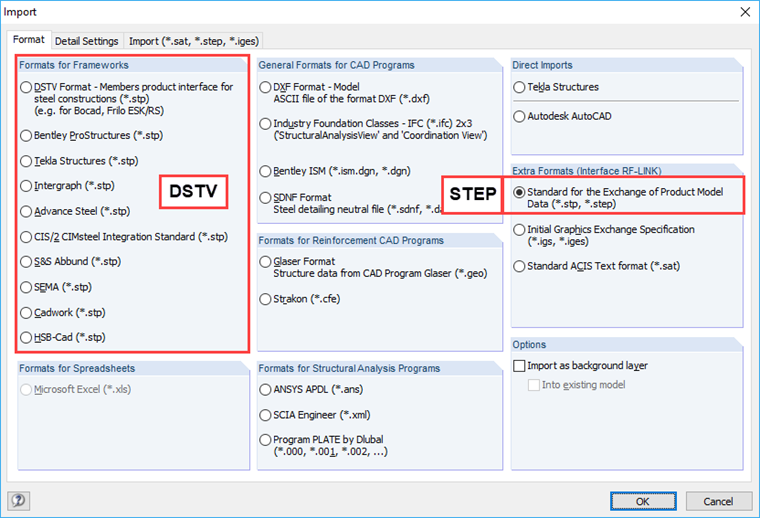

W takim przypadku należy wybrać format STEP do importu, jak pokazano na rysunku 02. Pojawienie się komunikatu pokazanego na rysunku 03 wynika z faktu, że interfejs ten wymaga modułu dodatkowego RF-LINK .
