Как определить эффективные значения сечения по EC 3 или EC 9 с помощью программы SHAPE-THIN?

Ответ

Активируйте опцию "c/t parts и эффективные свойства сечения" в общих данных сечения. Затем нажмите кнопку «Параметры расчета», чтобы открыть диалоговое окно с тем же именем. Во второй вкладке определите желаемый стандарт (рисунок 1).

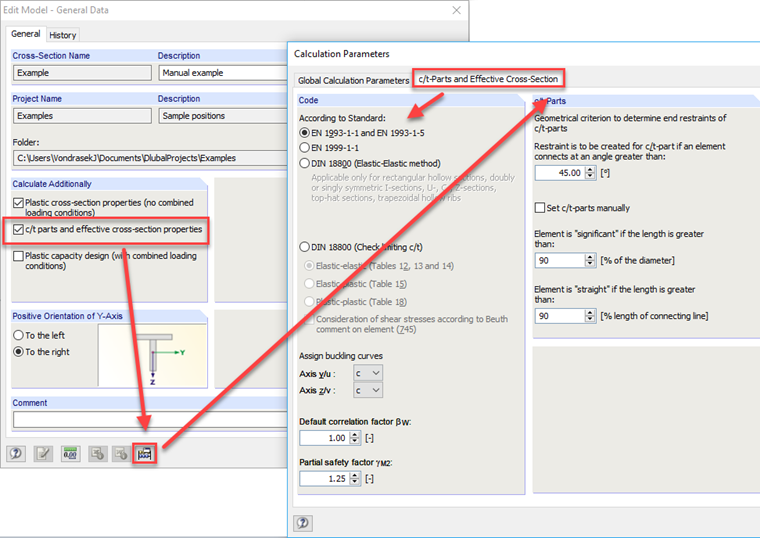

Pисунок 01 - Части c/t и эффективные характеристики сечения

Затем введите элементы сечения. Части c/t обычно создаются автоматически из геометрических условий, но также могут быть созданы пользователем в Таблице 1.7 Части сечения для классификации или в соответствующем диалоговом окне (Рисунок 2).

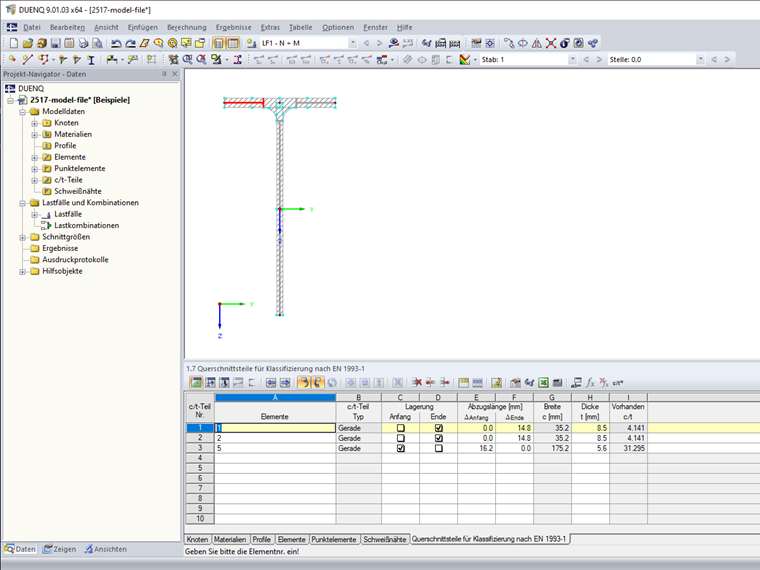

Pисунок 02 - Части сечения для классификации

Затем, определите загружение в таблице 2.1 в загружениях (рисунок 3) или в диалоговом окне «Редактировать загружения и сочетания», а затем внутренние силы в таблице 3.1 или в диалоговом окне «Редактирование X-местоположения» (рисунок 4). ).

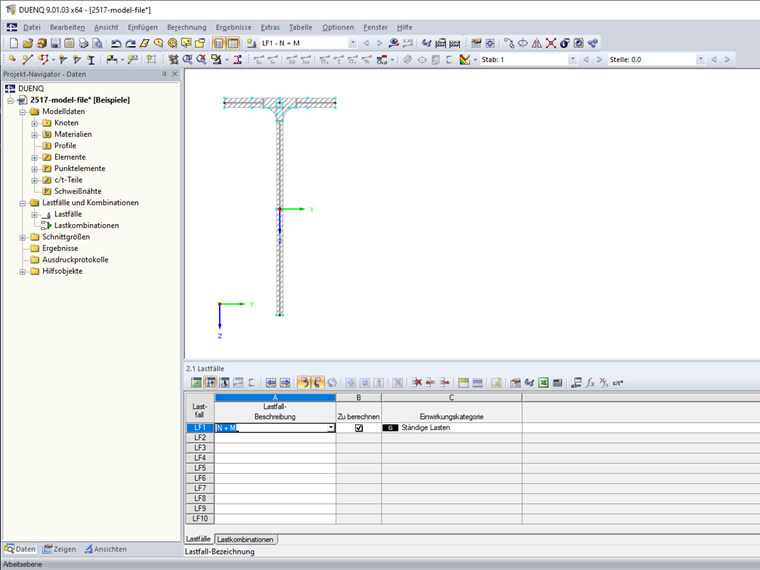

Pисунок 03 - Загружения

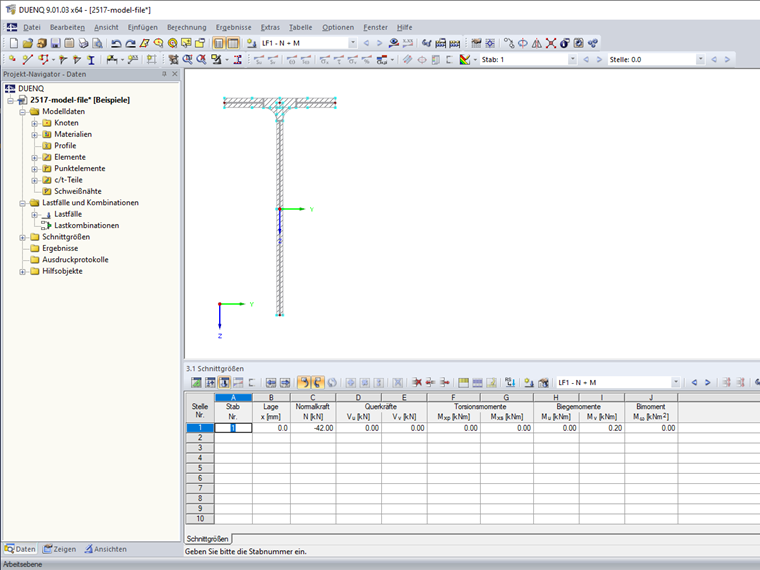

Pисунок 04 - Внутренние силы

Результаты расчета эффективного сечения доступны после расчета с помощью кнопки Эффективные ширины (Рис. 4).

Pисунок 05 - Полезные характеристики сечения
