如何使用SHAPE-THIN根据EC 3或EC 9确定有效截面值?

回答

在截面的“常规数据”中激活“ c/t截面和有效截面属性”选项。 然后单击“计算参数”按钮打开具有相同名称的对话框。 在第二个选项卡中定义所需的标准(图1)。

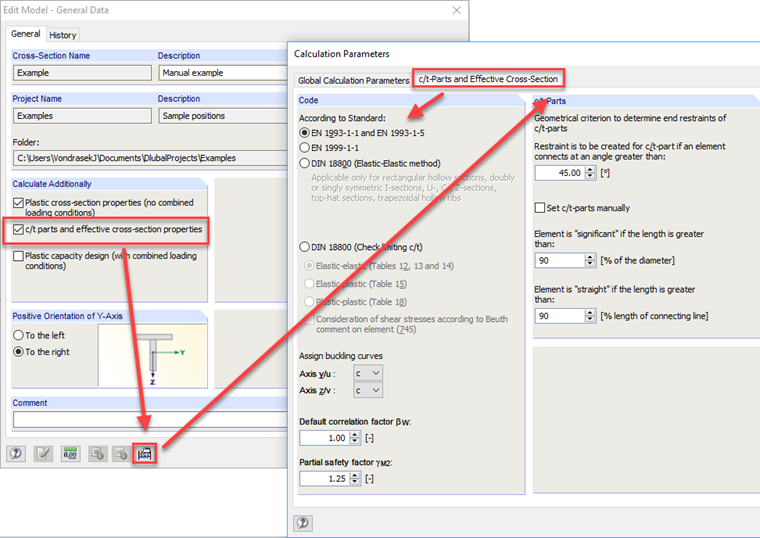

图片 01 - c/t 比值和有效截面属性

然后输入截面单元。 c/t零件通常是根据几何条件自动生成的,也可以在用户定义的表格1.7截面截面分类或相应的对话框中创建(图2)。

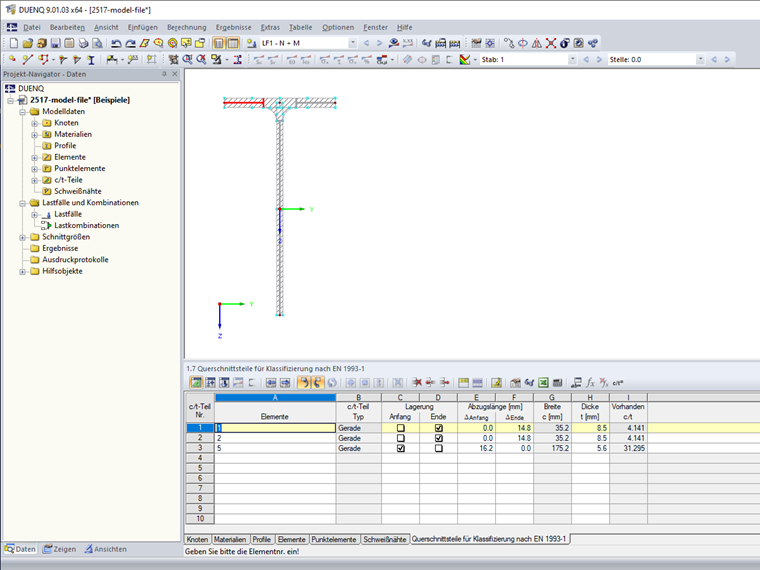

图片 02 - 截面部分分类

然后在表2.1荷载工况(图3)或“编辑荷载工况和组合”对话框中定义荷载工况,然后在表3.1或“编辑X位置”对话框中定义内力(图4)。 )。

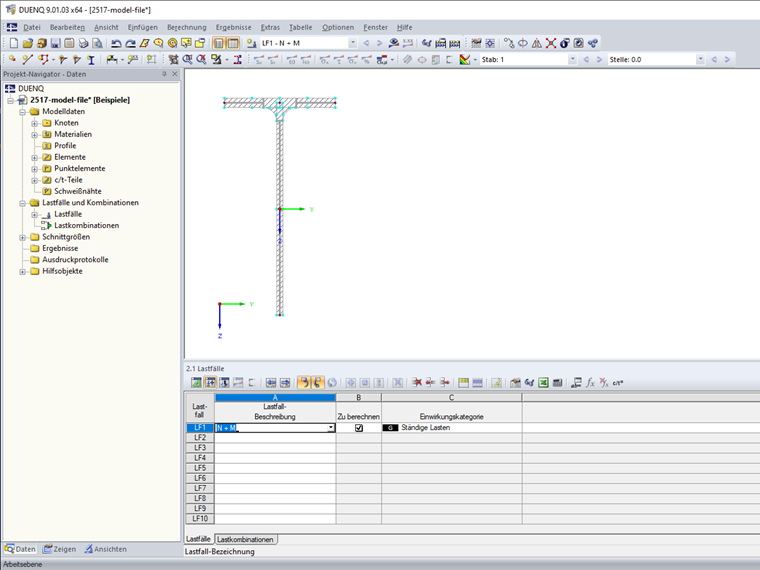

图片 03 - 荷载工况

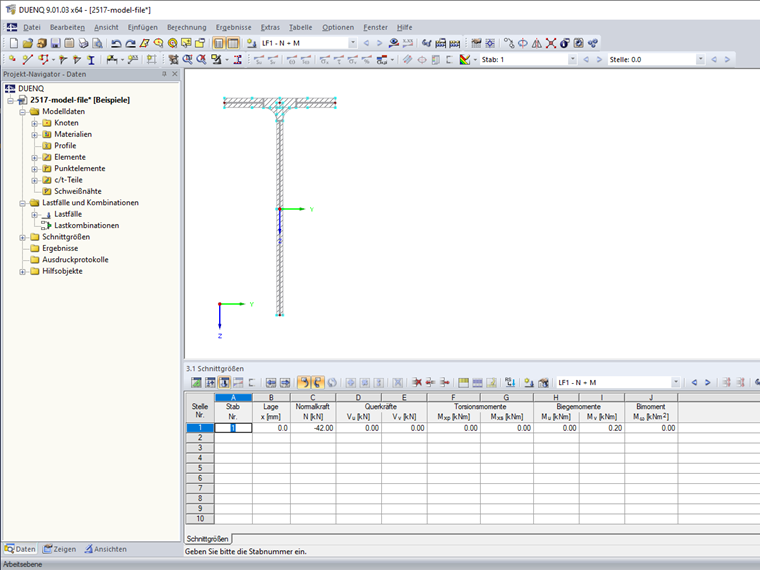

图片 04 - 内力

计算后可以使用有效宽度按钮获得有效截面的结果(图4)。

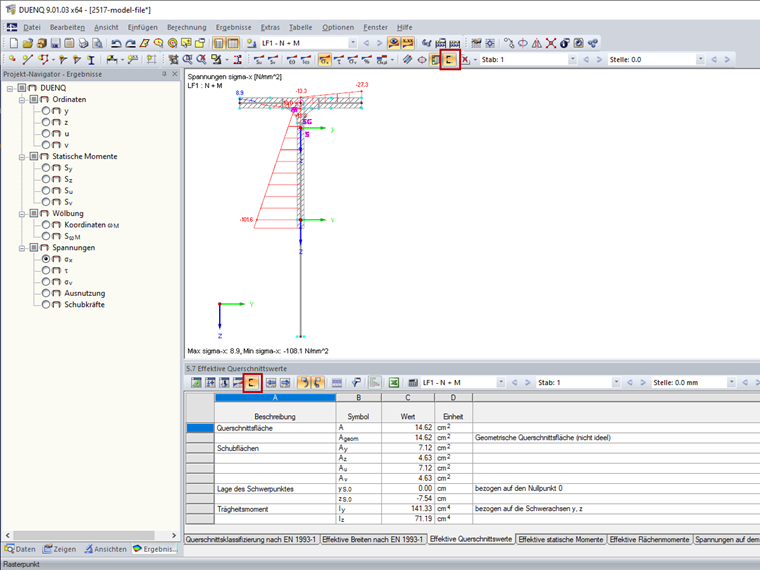

图片 05 - 有效截面属性
