Comment puis-je déterminer les valeurs de section efficaces selon EC 3 ou EC 9 avec SHAPE-THIN?

Réponse

Activez l'option «Parties c/t et propriétés efficaces de la section» dans les données de base de la section. Puis, cliquez sur le bouton «Paramètres de calcul» pour ouvrir la boîte de dialogue du même nom. Dans le deuxième onglet, définissez la norme souhaitée (Figure 01).

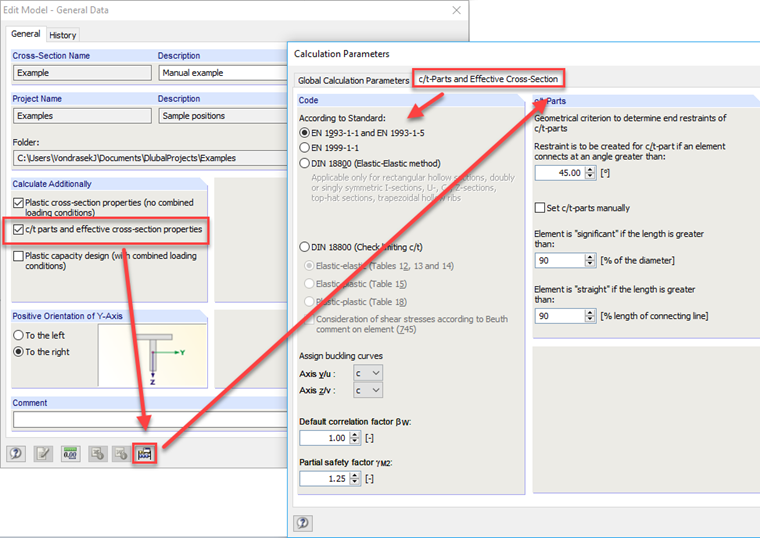

Figure 01 - Parties c/t et propriétés de section efficace

Entrez ensuite les éléments de la section. Les parties c/t sont généralement générées automatiquement à partir des conditions géométriques, mais elles peuvent également être créées dans le Tableau 1.7 Parties pour la classification ou dans la boîte de dialogue correspondante (Figure 02).

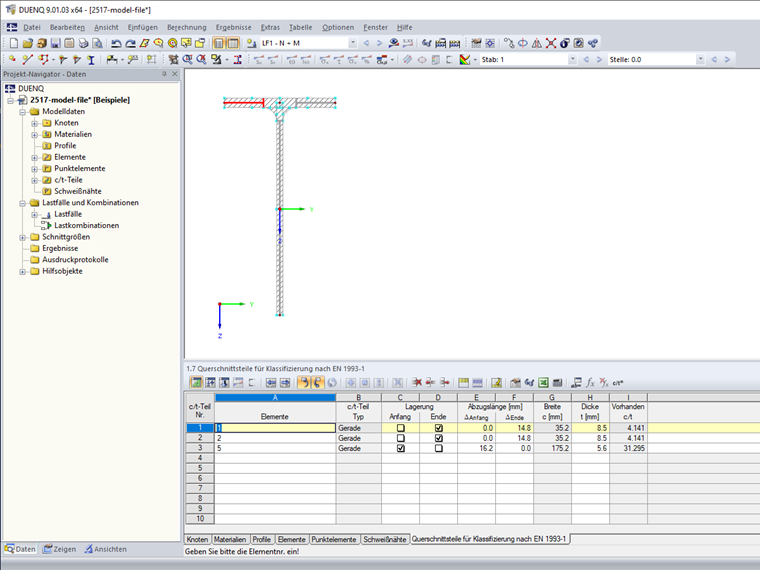

Figure 02 - Parties de la section pour la classification

Puis, définissez un cas de charge dans le Tableau 2.1 (Figure 3) ou dans la boîte de dialogue «Modifier les cas de charge et les combinaisons», puis les efforts internes dans le Tableau 3.1 ou dans la boîte de dialogue «Modifier la position en X» (Figure 4 ).

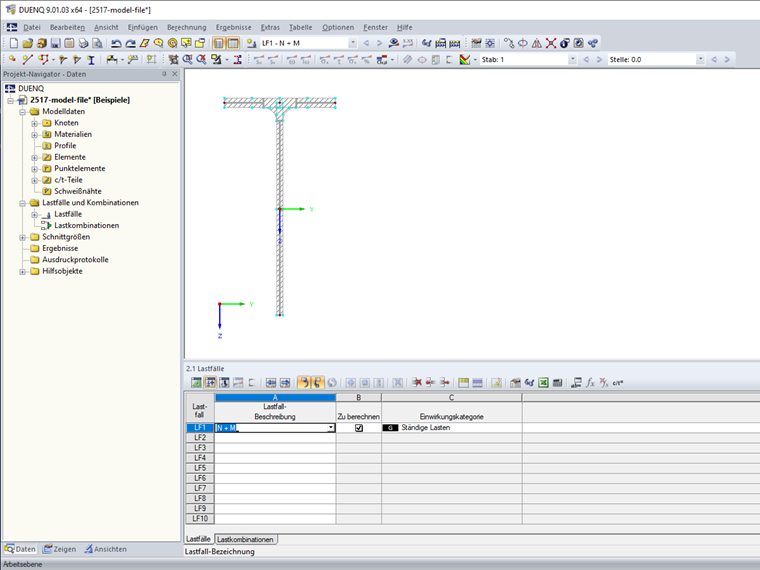

Figure 03 - Cas de charge

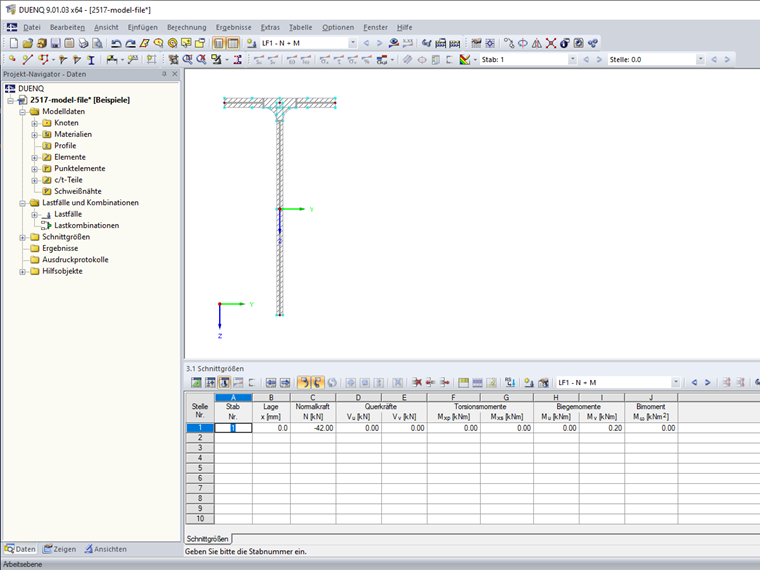

Figure 04 - efforts internes

Les résultats de la section efficace sont disponibles après le calcul à l'aide du bouton Largeurs efficaces (Figure 04).

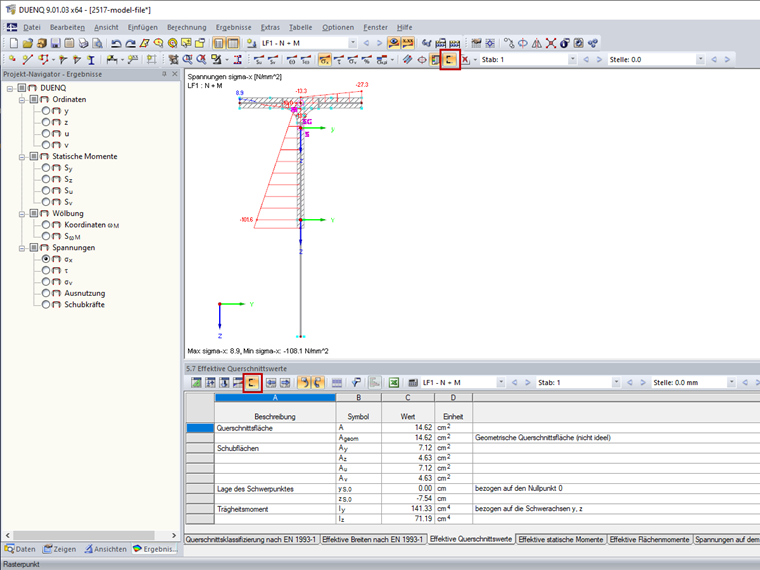

Figure 05 - Propriétés de la section efficace
