Jak mohu pomocí programu SHAPE-THIN stanovit účinné průřezové hodnoty podle EC 3 nebo EC 9?

Odpověď

V základních údajích průřezu zaškrtněte políčko "c/t části a účinné průřezové charakteristiky". Poté kliknutím na tlačítko „Parametry výpočtu“ otevřete dialog se stejným názvem. V druhé záložce definujeme požadovanou normu (Obrázek 1).

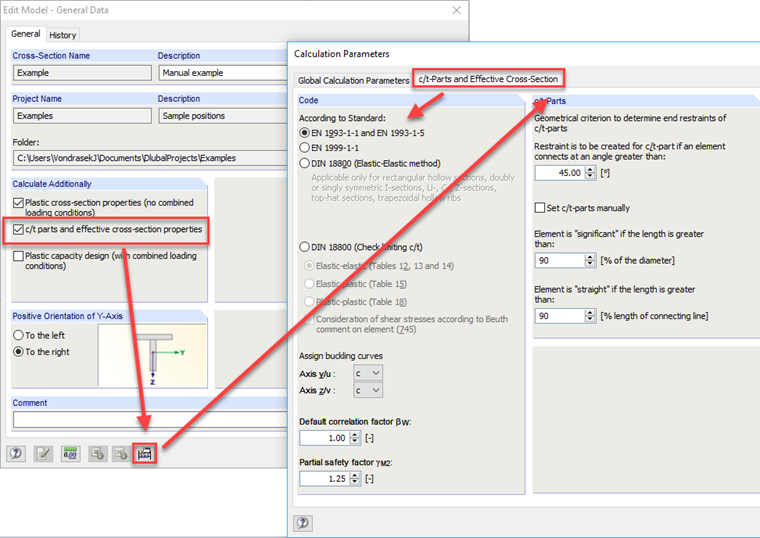

Obr. 01 - c/t-části a účinné průřezové charakteristiky

Poté zadejte prvky průřezu. C/t části se obvykle generují automaticky na základě geometrických podmínek, lze je však také uživatelsky definovat v tabulce 1.7 Sekce průřezů pro klasifikaci nebo v příslušném dialogu (Obrázek 2).

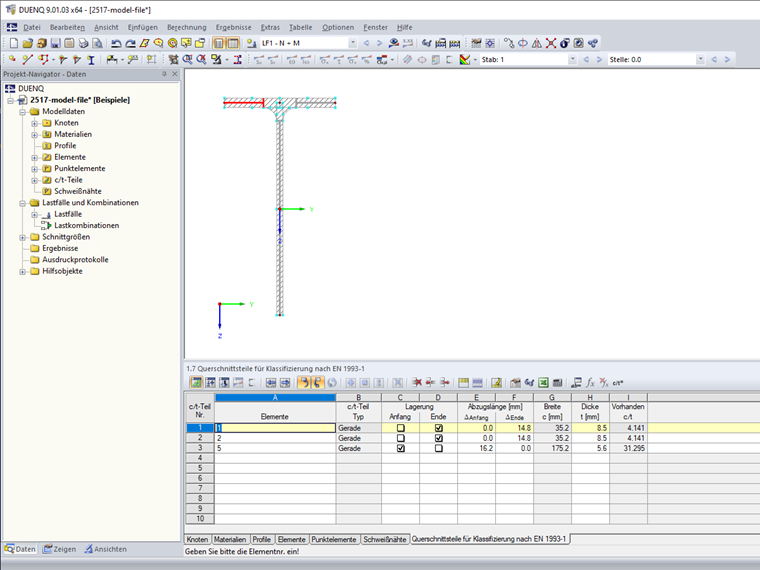

Obr. 02 - Části průřezu pro klasifikaci

Zatěžovací stav pak definujeme v tabulce 2.1 Zatěžovací stavy (Obrázek 3) nebo v dialogu "Upravit zatěžovací stavy a kombinace" a následně vnitřní síly v dialogu 3.1 nebo v dialogu "Upravit polohu X" (Obrázek 4). ).

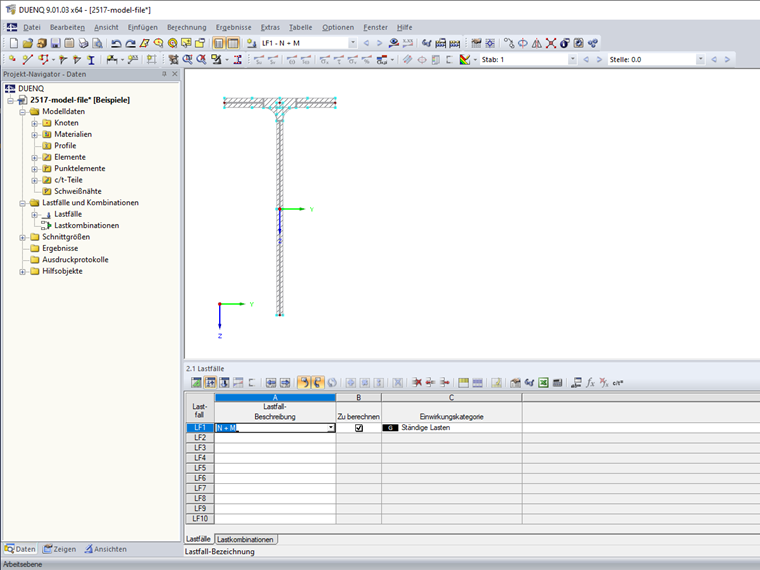

Obr. 03 - Zatěžovací stavy

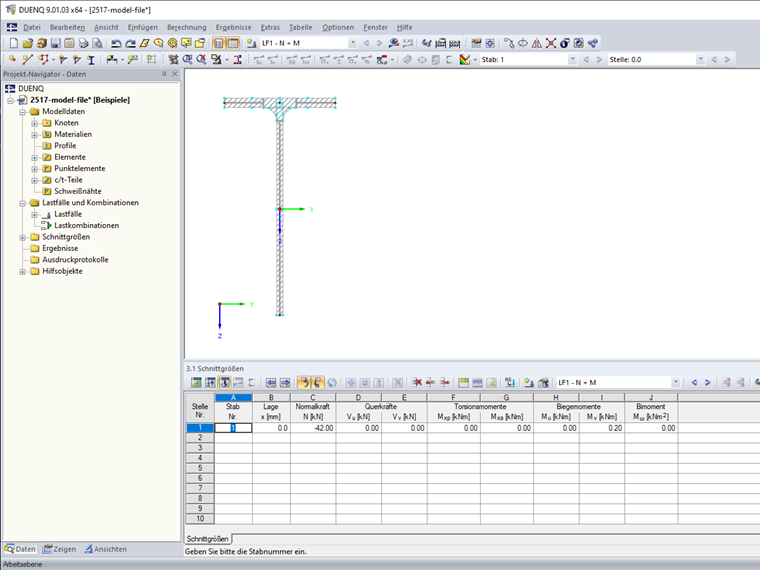

Obr. 04 - Vnitřní síly

Výsledky efektivního průřezu jsou k dispozici po výpočtu pomocí tlačítka Efektivní šířky (Obrázek 4).

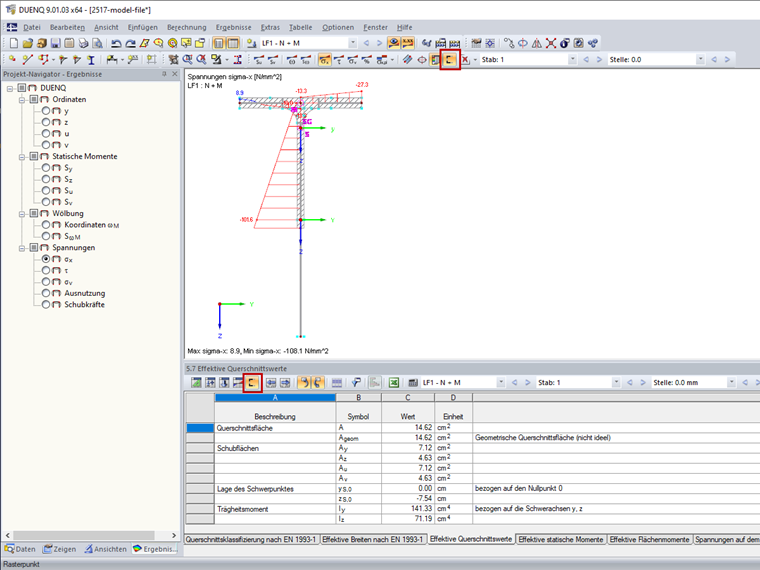

Obr. 05 - Účinné průřezové charakteristiky
