¿Cómo puedo determinar los valores de sección efectivos según EC 3 o EC 9 con SHAPE-THIN?

Respuesta

Active la opción "partes de c/t y propiedades efectivas de la sección" en Datos generales de la sección. Luego, haga clic en el botón "Parámetros de cálculo" para abrir el cuadro de diálogo con el mismo nombre. En la segunda pestaña, defina el estándar deseado (Figura 1).

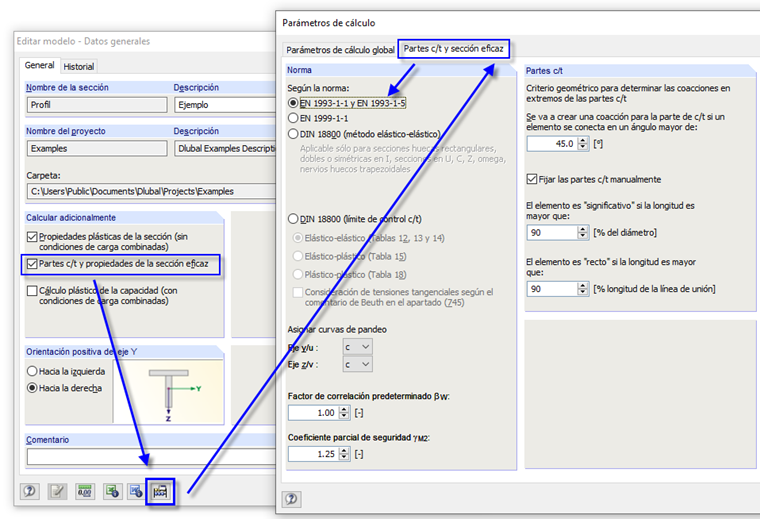

Figura 01 - Partes c/t y propiedades de la sección eficaz

Luego ingrese los elementos de la sección. Las partes c/t generalmente se generan automáticamente a partir de las condiciones de la geometría, pero también se pueden crear definidas por el usuario en la Tabla 1.7 Partes de la sección transversal para la clasificación o el cuadro de diálogo correspondiente (Figura 2).

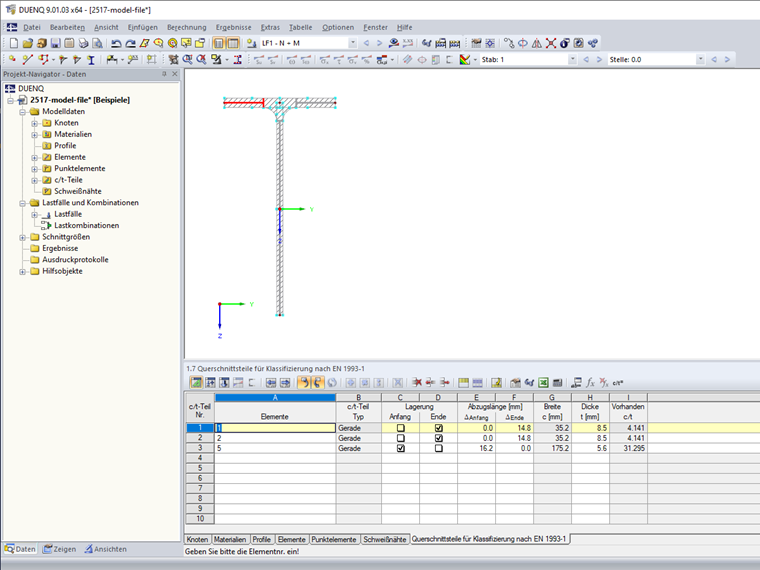

Figura 02 - Partes de la sección para la clasificación

Luego, defina un caso de carga en la Tabla 2.1 Casos de carga (Figura 3) o en el cuadro de diálogo "Editar casos de carga y combinaciones", y luego las fuerzas internas en la Tabla 3.1 o en el cuadro de diálogo "Editar ubicación X" (Figura 4) )

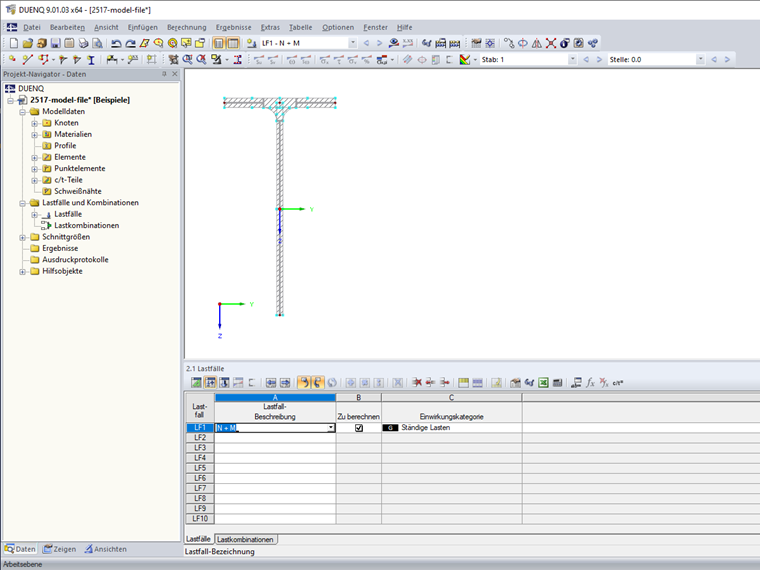

Figura 03 - Casos de cargas

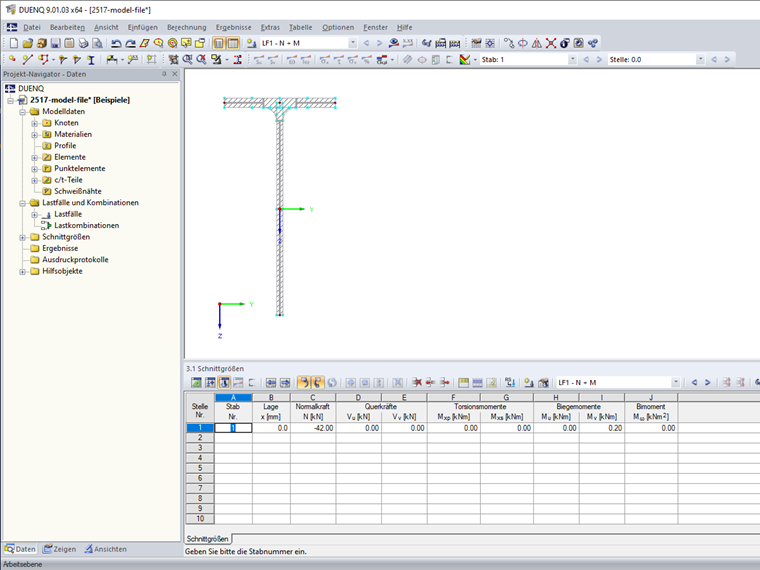

Figura 04 - Esfuerzos internos

Los resultados de la sección efectiva están disponibles después del cálculo con el botón Anchuras efectivas (Figura 4).

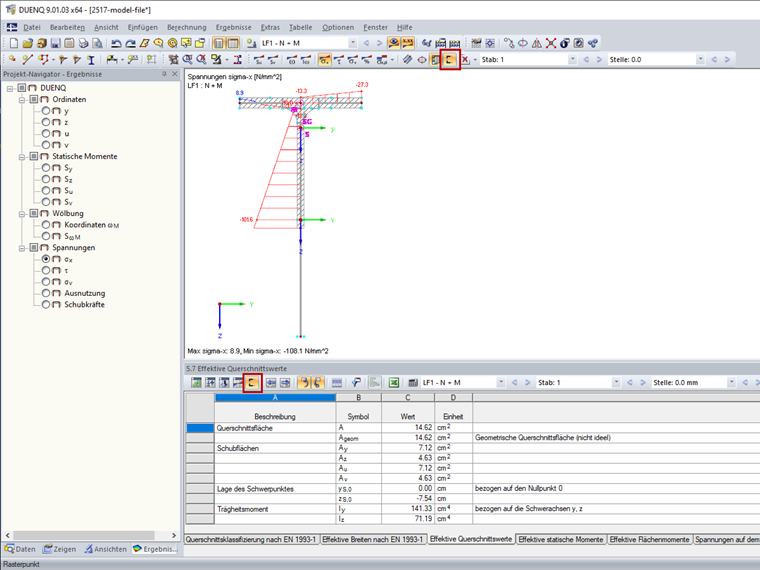

Figura 05 - Propiedades de la sección eficaz
