Wie kann ich mit DUENQ die wirksamen Querschnittswerte nach EC 3 oder EC 9 ermitteln?

Antwort

Aktivieren Sie in den Basisangaben des Querschnitts die Option "c/t-Teile und wirksame Querschnittswerte". Über die Schaltfläche "Berechnungsparameter" können Sie dann den gleichnamigen Dialog aufrufen. Im zweiten Register legen Sie die gewünschte Norm fest (Bild 1).

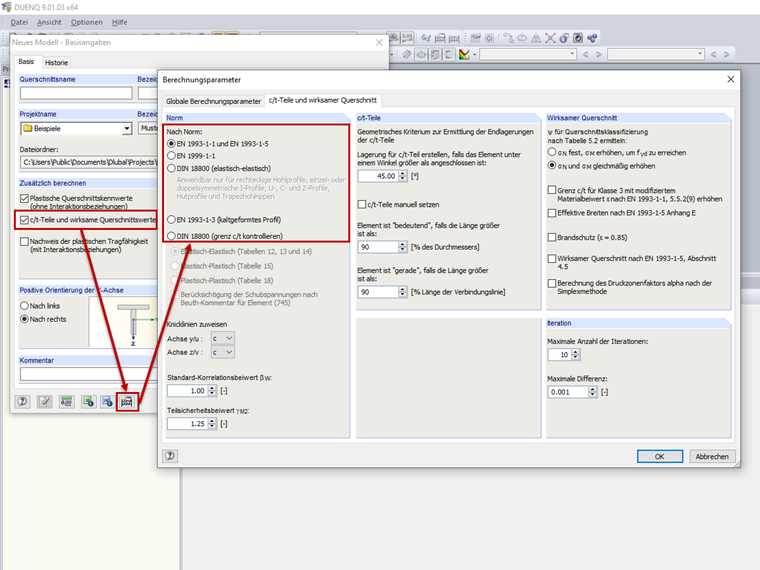

Bild 01 - c/t-Teile und wirksame Querschnittswerte

Es sind dann die Elemente des Querschnitts einzugeben. Die c/t-Teile werden in der Regel automatisch aus den Geometriebedingungen erzeugt, können aber auch benutzerdefiniert in Tabelle 1.7 Querschnittsteile für Klassifizierung oder dem entsprechenden Dialog angelegt werden (Bild 2).

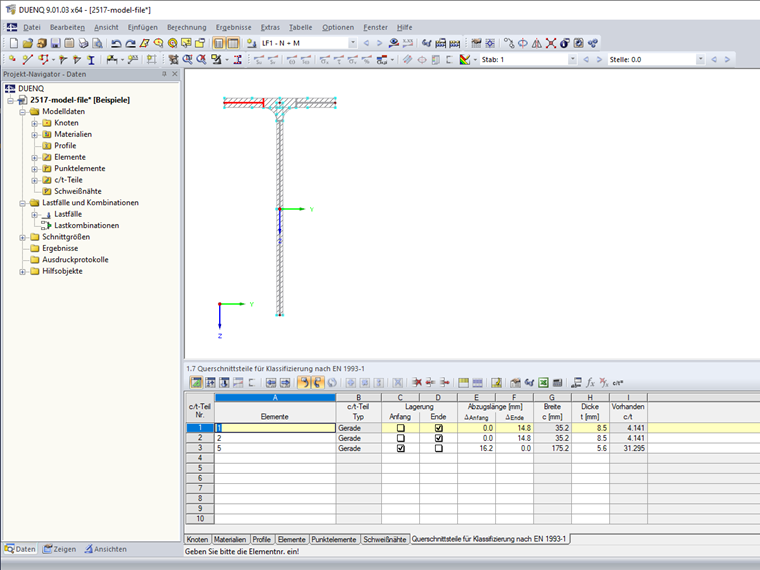

Bild 02 - Querschnittsteile für Klassifizierung

In Tabelle 2.1 Lastfälle (Bild 3) bzw. im Dialog "Lastfälle und Kombinationen bearbeiten" ist dann ein Lastfall und in Tabelle 3.1 bzw. im Dialog "X-Stelle bearbeiten" sind dann die Schnittgrößen zu definieren (Bild 4).

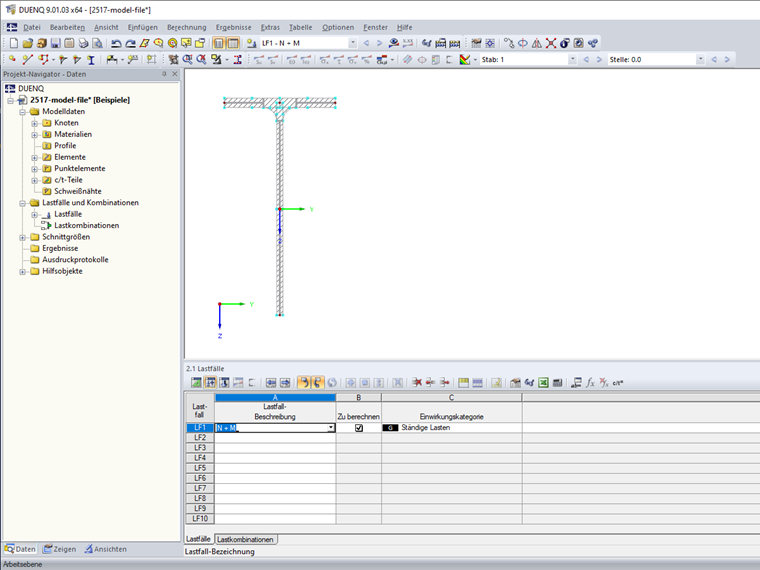

Bild 03 - Lastfälle

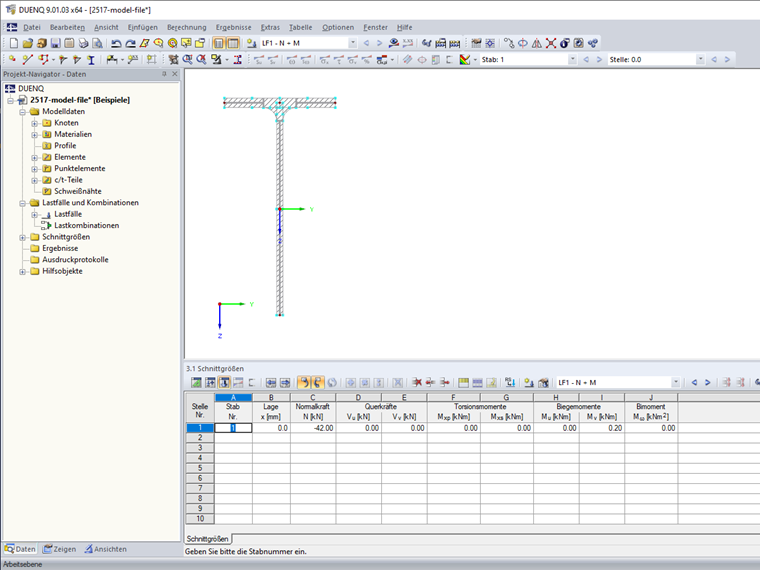

Bild 04 - Schnittgrößen

Die Ergebnisse des wirksamen Querschnitts sind nach der Berechnung mit der Schaltfläche Effektive Breiten zugänglich (Bild 4).

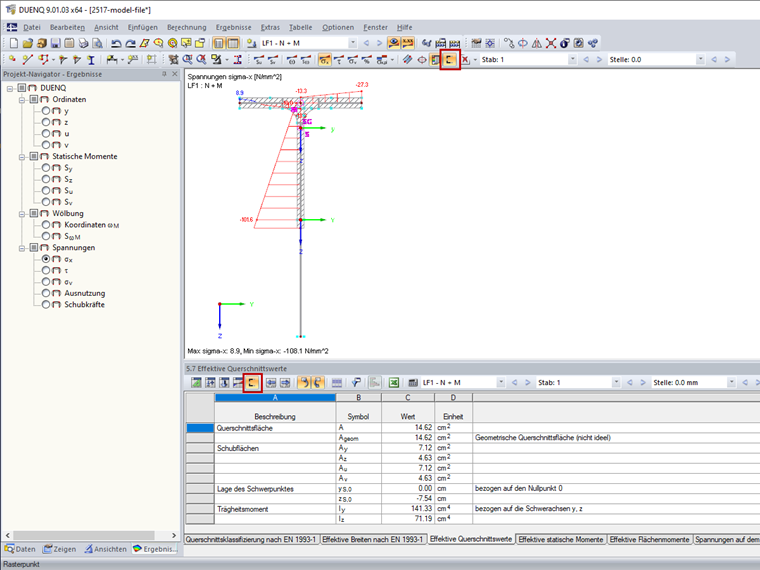

Bild 05 - Wirksame Querschnittswerte

Schlüsselwörter

Wirksamer Querschnitt Querschnittsklasse Klassifizierung Effektiver Querschnitt
