René Flori Результаты STEEL EC3 RF-STEEL EC3

Согласно какой формуле или способу расчета, в программном модуле Steel EC3 жесткость вращающегося слоя в случае не непрерывного вращающегося слоя (например, B. Прогоны) определяется?

Ответ

Полная пружина кручения состоит из нескольких отдельных пружин кручения, которые приведены в уравнении [1] как уравнение 10.11.

В непостоянной подкладке прогонами в STAHL EC3 рассматриваются роторная подкладка из жесткости соединения C D, A , роторная подкладка C D, C от жесткости при изгибе упругих прогибов, а также при активации подкладки C D, B от деформации профиля.
Поскольку выполнение соединения неизвестно, по умолчанию здесь устанавливается бесконечное значение. Жесткость пружины учитывается как обратная 1 / C, что дает «бесконечную» жесткость пружины = 0. Если пользователь знает жесткость на кручение соединения, он может ввести это значение вручную.

Определение вращающихся слоев C D, C по жесткости при изгибе проводят по следующей формуле:

$ \ begin {array} {l} {\ mathrm c} _ {\ mathrm D, \ mathrm C} \; = \; {\ mathrm C} _ {\ mathrm D, \ mathrm C} \; / \; \ mathrm e \\ {\ mathrm C} _ {\ mathrm D, \ mathrm C} \; = \ frac {\ mathrm k \; \ cdot \; \ mathrm E \; \ cdot \; \ mathrm I} {\ mathrm s} \ {конец массива} $

В нем есть:
E = Emodul
k = коэффициент для позиции (внутрипромысловой, полевой)
I = момент инерции I y
s = расстояние баров
е = расстояние прогонов

Определение вращающихся слоев C D, B по деформации профиля происходит по следующей формуле:

$ \ begin {array} {l} {\ mathrm c} _ {\ mathrm D, \ mathrm B} \; = \; {\ mathrm C} _ {\ mathrm D, \ mathrm B} \; / \; \ mathrm e \\ {\ mathrm C} _ {\ mathrm D, \ mathrm B} \; = \ sqrt {\ mathrm E \; \ cdot \; \ mathrm t _ {\ mathrm w} ^ 3 \; \ cdot \; \ mathrm G \; \ cdot \; {\ mathrm I} _ {\ mathrm T, \ mathrm G} \; / \; (\ mathrm h - {\ mathrm t} _ {\ mathrm f})} \\ { \ mathrm I} _ {\ mathrm T, \ mathrm G} \; = \ mathrm b \; \ cdot \; \ mathrm t _ {\ mathrm f} ^ 3 \; / \; 3 \ end {array} $

В нем есть:
E = Emodul
t w = связующее по толщине полотна или поддерживаемый компонент
Модуль G = G
h = высота связующего или поддерживаемого компонента
t f = толщина фланца связующего
б = ширина связующего
е = расстояние прогонов


В прилагаемом примере есть два корпуса STEEL EC3.

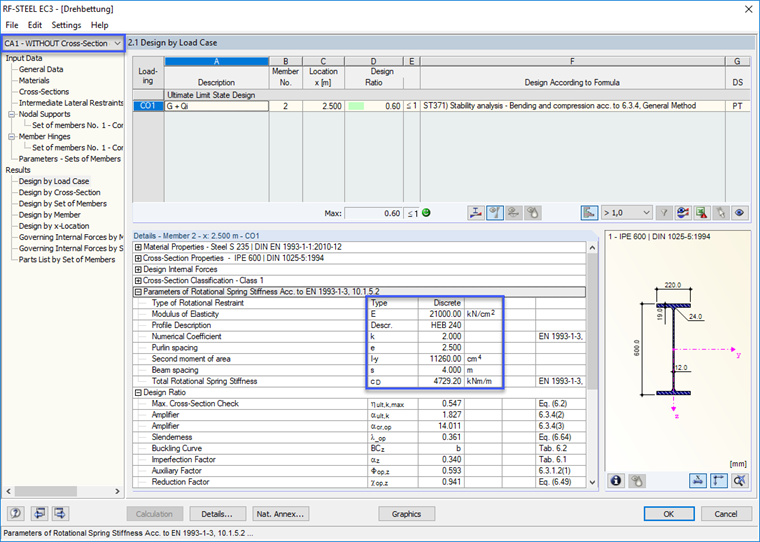

Случай 1 был измерен без учета деформации профиля. Итоги торсионной пружины
до C D = C D, C = 4729 кНм / м

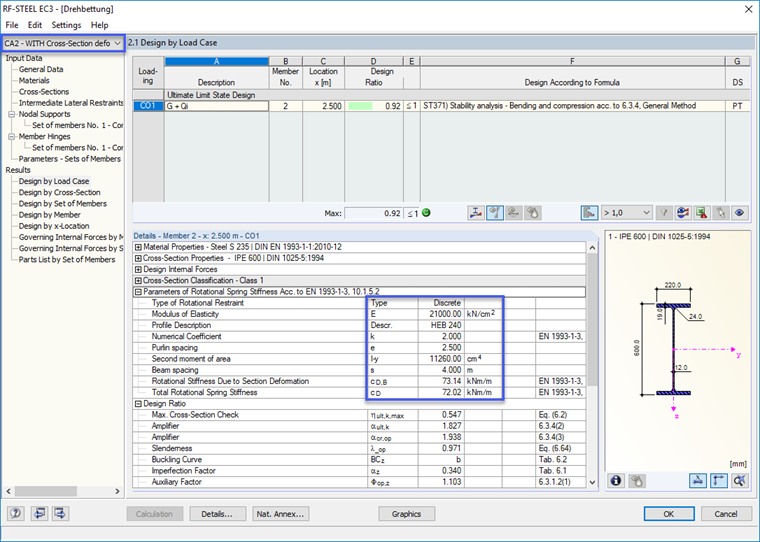

Случай 2 был измерен с учетом деформации профиля. Общие результаты весны
до C D = 72,02 кНм / м
Одиночная пружина C D, B = 73,14 кНм / м
Одиночная пружина C D, C = 4729 кНм / м


Всего весной:

$ \ begin {array} {l} \ frac1 {{\ mathrm C} _ {\ mathrm D}} = \ frac1 {{\ mathrm C} _ {\ mathrm D, \ mathrm B}} + \ frac1 {{\ mathrm C} _ {\ mathrm D, \ mathrm C}} \; = \; \ frac1 {73,14} + \ frac1 {4729} \\ {\ mathrm C} _ {\ mathrm D} \; = 72, 02 \; \ mathrm {кНм} / \ mathrm m \ end {array} $

Ключевые слова

Определение ротационных слоев деформация профиля

Литература

[1]   Eurocode 3: Design of steel structures - Part 1-1: General rules and rules for buildings; EN 1993-1-1:2010-12
[2]   EN 1993-1-3 (2006): Eurocode 3: Design of steel structures - Part 1-3: General rules - Supplementary rules for cold-formed members and sheeting [Authority: The European Union Per Regulation 305/2011, Directive 98/34/EC, Directive 2004/18/EC]
