FAQ 002550 RU 28. февраля 2019

Импорт / экспорт и BIM RFEM

Я, видимо, успешно экспортировал файл DXF, включая изолинии / изоповерхности текущих результатов. Почему после импорта в AutoCAD в системе отсутствуют изолинии / изоповерхности?

Ответ

Для успешного экспорта / импорта файла DXF, включая изолинии / изоповерхности, должны быть выполнены следующие требования:

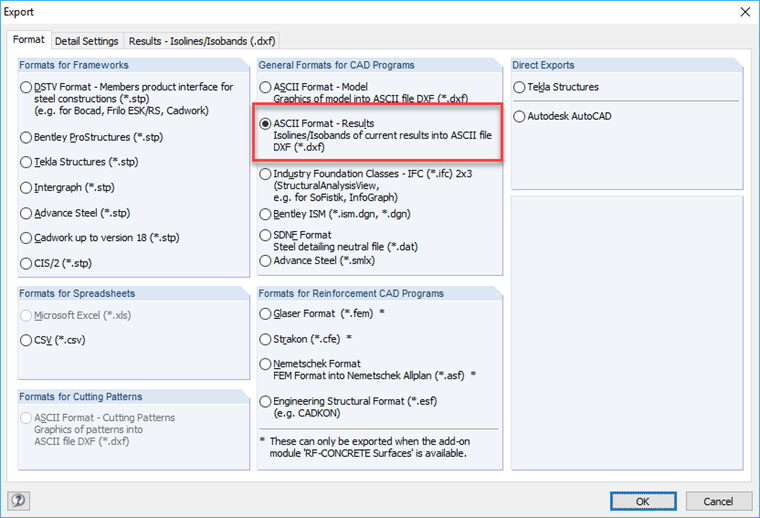

  • Активация «Результаты формата ASCII», см. Рисунок 1

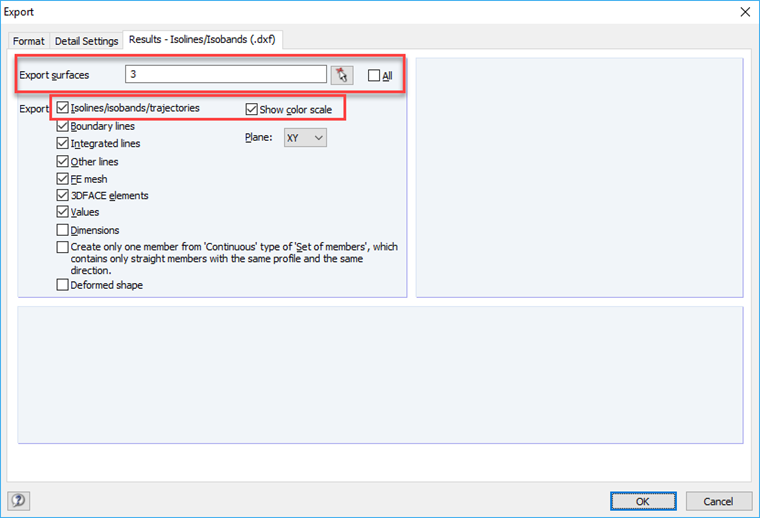

  • Экспорт соответствующих областей, а также активация экспорта «изолиний / изоповерхностей / траекторий» во вкладке «Результаты - Изолинии / Изоповерхности», см. Рисунок 2

Ключевые слова

DXF изолинии изоповерхности AutoCAD импорт экспорт
